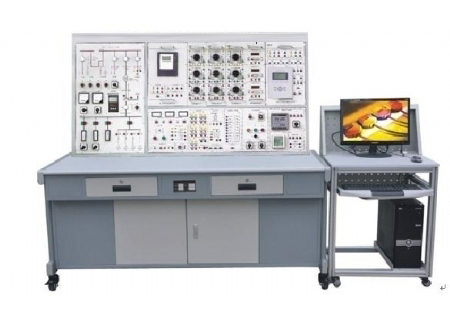

LG-DGJN01型電工技術技能實訓考核裝置

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、系統概述

LG-DGJN01型電工技術技能實訓考核裝置由電源控制屏、實訓網孔板、PLC、變頻器、三相異步電動機、常用電器元件、常用電工工具等構成，用于常用電動機控制電路安裝與檢測、PLC控制系統的安裝與調試等項目的考試與訓練，電源控制屏具有漏電保護、過流保護等保護裝置，確保人身設備安全，裝置還設有急停按鈕，必要時通過急停按鈕使裝置迅速的切斷總電源，以保護人身設備的安全。

二、裝置特點

貼近技能考核要求，突出崗位技能培養，采用項目教學法進行教學。配套電子元器件認識、電子儀器工具認識，采用多計算機技術和多媒體技術使枯燥的專業知識形象化、趣味化，引導學生逐步掌握電子產品裝配調試技能。

三、技術參數

1、電源：三相五線交流電源，帶漏電保護；

2、三相電源輸出：1路，帶自動空氣開關；、

3、單相電源輸出：1路，帶自動空氣開關；

4、DC24V電源輸出：1路，2A；

三、裝置配置

1、電源控制屏

采用三相五線交流電源供電，帶有漏電保護、急停按鈕等保護措施；具有電源指示燈和供電指示燈；帶有電壓表、電流表，可以實時檢測裝置的電壓、電流；帶有三相電源輸出、單相電源輸出、DC24V電源輸出。

實訓網孔板：尺寸740mm×610mm，作為裝置的操作區域，立式安裝，用于完成各種線路的安裝、接線及調試等工作。

PLC：三菱FX2N-16MR-001，具有8路開關量輸入和8路繼電器型開關量輸出；

三相異步電動機：型號Y90S-4，功率1.5KW。

變頻器：FR-A540-1.5K-CH

常用電器元件：包含按鈕、指示燈、中間繼電器、交流接觸器（CJX2-20A(380V)）熱繼電器（NR4-63）、時間繼電器(ST3P、JS7，380V各1只)，熔斷器（RT18-32）；等。

常用電工工具：包含剝線鉗（自動）、尖嘴鉗、斜口鉗、一字螺絲釘、十字螺絲釘、電烙鐵（內熱式，30W）等。

配套三菱PLC項目教學法軟件：項目不少于十個，要求每個項目都按照項目任務，項目分析、項目實施、知識測評，項目評估五步驟來開展教學。

每個工作臺配2只凳子。

四、主要實訓項目

1、電動機控制線路的安裝與調試

（1）三相異步電動機的點動運行控制

（2）三相異步電動機的連續運行控制

（3）三相異步電動機的點動與連續運行控制

（4）三相異步電動機的正反轉控制

（5）三相異步電動機的Y-Δ降壓?jiǎn)?dòng)控制

（6）三相異步電動機的反接制動控制

2、 PLC控制系統的安裝與調試

（1）交通路口紅綠燈項目

（2）自動門項目

（3）天塔之光項目

（4）自動送料裝車項目

（5）流水生產線項目

（6）PLC控制三相異步電動機的點動運行控制

（7）PLC控制三相異步電動機的連續運行控制

（8）PLC控制三相異步電動機的點動與連續運行控制

（9）PLC控制三相異步電動機的正反轉控制

（10）PLC控制三相異步電動機的Y-Δ降壓?jiǎn)?dòng)控制

（11）PLC控制三相異步電動機的反接制動控制

3、PLC、變頻器、觸摸屏綜合應用技能實訓

（1）變頻器功能參數設置與操作

（2）變頻器報警與保護功能

（3）外部端子點動控制

（4）變頻器控制電機正反轉

（5）多段速度選擇變頻調速

（6）變頻器無級調速

（7）基于外部模擬量 ( 電壓 / 電流）控制方式的變頻調速

（8）瞬時停電啟動控制

（9）PID變頻調速控制

（10）PLC控制變頻器外部端子的電機正反轉

（11）PLC控制變頻器外部端子的電機運行時間控制

（12）基于PLC 數字量控制方式的多段速

（13）基于PLC 模擬量控制變頻開環調速

（14）基于PLC 通信方式的變頻器開環調速

（15）基于PLC 通信方式的速度閉環控制

（16）基于 PLC 模擬量方式的變頻器閉環調速

（17）變頻器恒壓供水系統的模擬

（18）PLC 、觸摸屏與變頻器通信控制

（19）基于 MCGS 的 485 總線網絡通信技術
