機械制造工藝實驗室
一、設備配置
二、技術參數
技術參數：

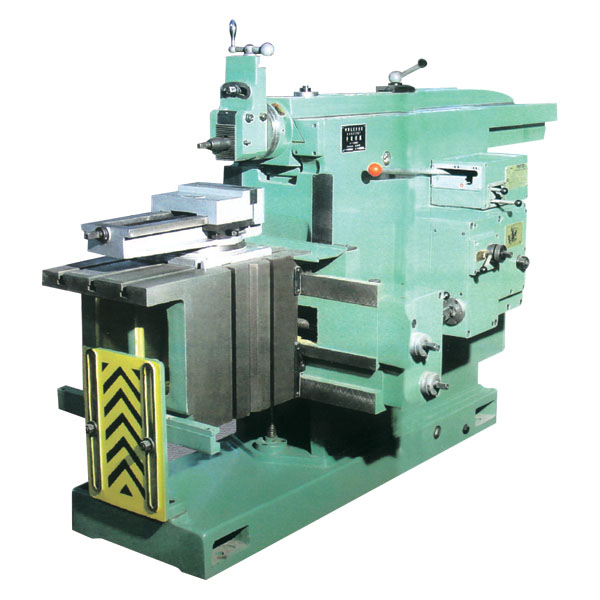

（四）BC-500型 牛頭刨床
技術參數
1、最大刨削長度：500mm
2、滑枕底面到工作表面最大距離：370mm 橫向行程：525mm
3、垂直行程：270mm 刀架行程：120mm
4、滑枕往復次數（每分鐘） ：14/20/28/40/56/80
5、主電機功率：3kw
6、刀柄最大尺寸（寬*厚）：20mm*30mm 工作臺上 T 型槽尺寸：18mm
7、回轉角度：正反 60°（刀架） 工作臺尺寸：440mm*360mm
8、外形尺寸：2000mm*12
9、機床重量：1700kg

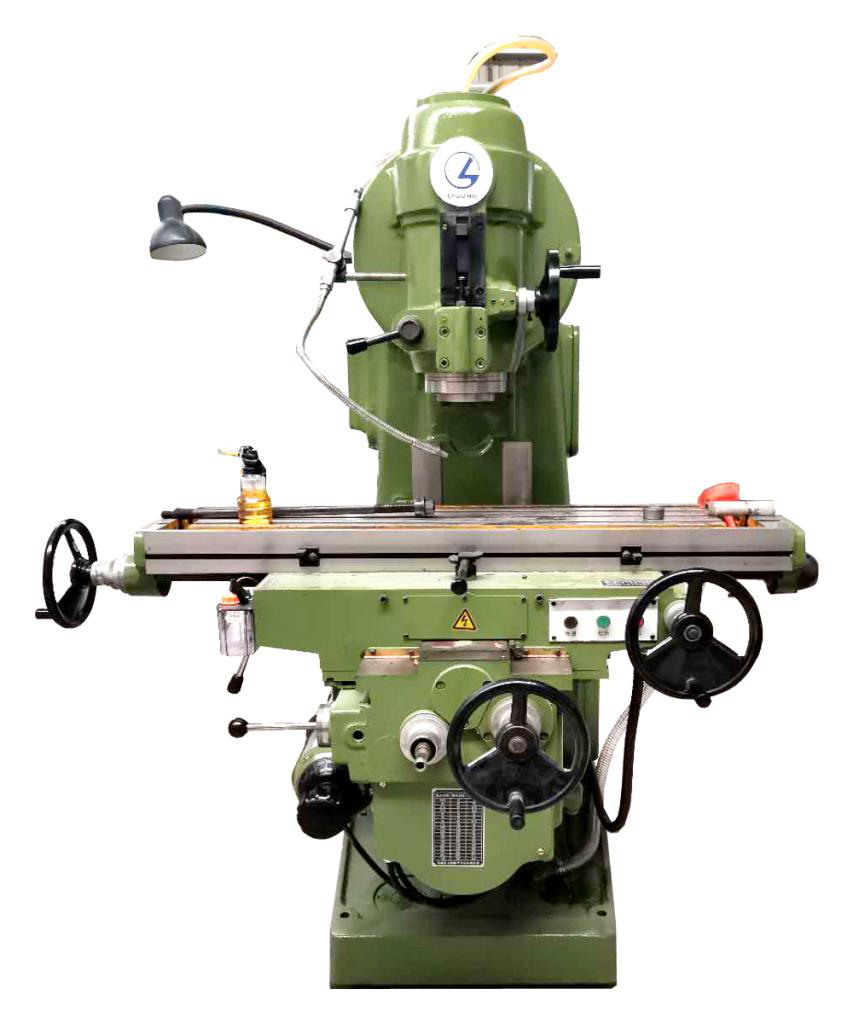

（五）X5032型 立式銑床
技術參數
1、工作臺尺寸（寬×長）320×1325 毫米工作臺最大縱向行程（ 手動/ 機動） 700/680 毫米
2、工作臺最大橫向行程（ 手動/ 機動） 255/240 毫米
3、工作臺最大垂向行程（ 手動/ 機動） 320/300 毫米
4、T 型槽數 3 個
5、T 型槽寬度 18 毫米
6、T 型槽間距離 70 毫米主軸孔徑 29 毫米
7、軸轉速級數 18
8、主軸轉速范圍 30～1500 轉/分工作臺進給級別數 18
9、工作臺縱向進給量范圍23.5～1180 毫米/ 分
10、工作臺橫向進給量范圍 15～786 毫米/分工作臺垂向進給量范圍 8～394 毫米/分工作臺縱向快速移動速度-2300 毫米/分工作臺橫向快速移動速度 2300 毫米/分
11、工作臺垂向快速移動速度 770 毫米/分
12、主傳動電動機轉速 1440 轉/分
13、進給電動機功率 2.2 千瓦
14、進給電動機轉速 1420 轉/分
15、冷卻泵電動機功率 0.125 千瓦
16、冷卻泵電動機轉速 2790 轉/分
17、機床外形尺寸（長×寬×高）2294×1770×1655 毫米
18、機床重量 2850 千克

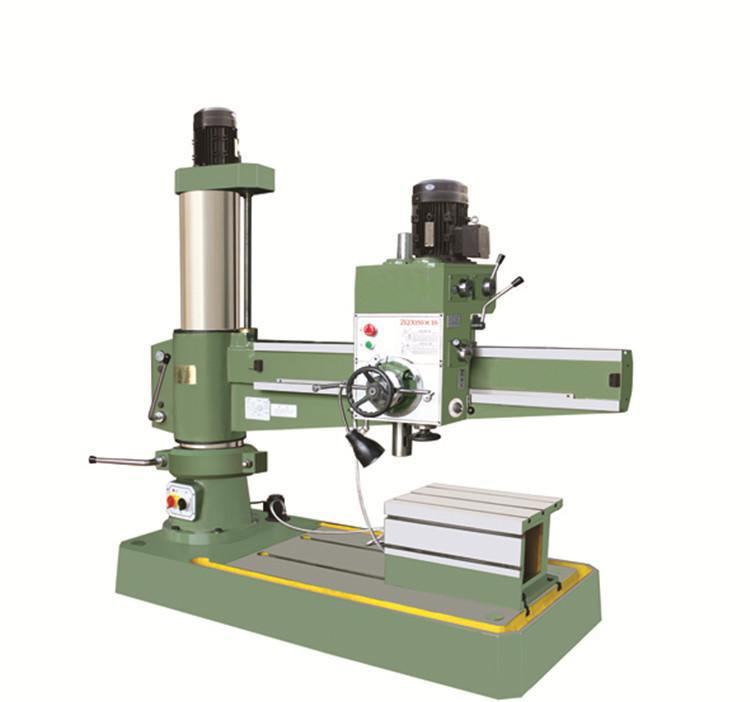

（六）Z3040型 搖臂鉆床
技術參數
1、鉆孔最大直徑:鑄鐵 40mm
2、鋼材 32mm
3、主軸端面至工作臺距離：260-1050mm
4、主軸中心距立柱母線距離：360-1300mm
5、主軸行程：200mm
6、主軸錐孔(莫氏)：4
7、主軸轉速范圍：75-1200rmp 主軸轉速級數：6
8、主軸進給量范圍：0.10-0.25rmp 主軸進給量級數：4
9、搖臂回轉角度：360 主電機功率：2.2kw 機床重量：1600kg
10、外形尺寸：1800×810×2200mm

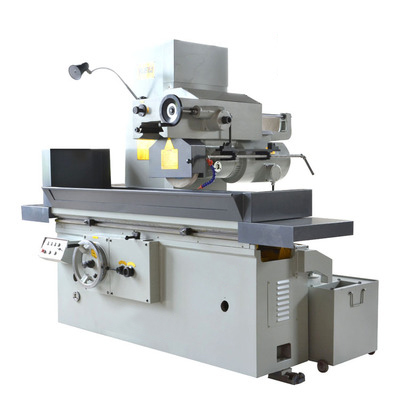

（七）M7130型 平面磨床
技術參數
1、工作臺尺寸（寬 X 長）300X1000mm
2、最大磨削尺寸 ( 寬 x 長 x高)300X1000X400mm
3、工作臺最大縱向行程 1100mm
4、工作臺速度（無極）3-25mm/min
5、工作臺承載量(含電磁吸盤)550kg
6、磨頭砂輪軸中心至工作臺面距離( 最大)600mm
7、磨頭最大橫向行程(手動)350mm
8、磨頭橫向行程斷續進給量 3-30mm/次砂輪軸轉速 1440r/min
9、垂直進給手輪刻度盤值 mm0.01
10、電機總功率 9kw
11、磨頭電機功率 5.5kw
12、加工表面對基面的平行度 300:0.005mm
13、表面粗糙度 Ra0.63um
14、機床凈重 3900kg
15、外形尺寸 (長X寬X高)3000X1700X2200mm
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
| 序號 | 擬購實驗設備名稱 | 規格型號 | 數量 |
| 1 | 普通臥式機床（或舊機床） | C6140 | 2 |
| 2 | 車刀幾何角度測量?jī)x | LGJ-CDL01 | 20 |
| 3 | 車床、刨床、銑床等 | ||
| 普通車床 | C6140 | ||
| 牛頭刨床 | BC-500 | ||
| 立式銑床 | X5032 | ||
| 搖臂鉆床 | Z3040 | ||
| 平面磨床 | M7130 | ||
| 4 | 裝置有顯微鏡頭的高頻攝影機 | ||
| 5 | 遠紅外測溫儀 | ||
| 6 | 多媒體設備、白板、掛圖、教具、黑板等 |
（一）C6140普通拆裝車床
技術參數：

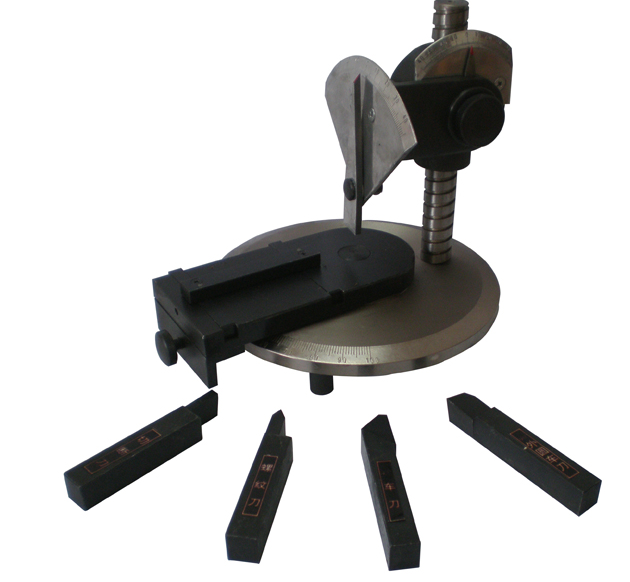

（二）LGJ-CDL01型 車刀幾何角度測量?jī)x
1、材料：451 鋼制
2、處理工藝：淬火
3、測量范圍：
(1)前角測量范圍
(2)后角測量范圍
(3)量?jī)A角測量范圍
(4)主(副)偏角測量范圍
誤差范圍：±1.5度
4、規格：
（1）配四把車刀
450車刀(車外圓、平端面、倒角)、
900車刀(精車刀、車外圓、平端面)、
750車刀(精車刀、車外圓、平端面)、
切刀(切斷、切槽)
（2）精度：7～8級左右
（3）規格大小： (長×寬×高)：265×220×210mm
（4）標配帶有：實驗操作指導書。

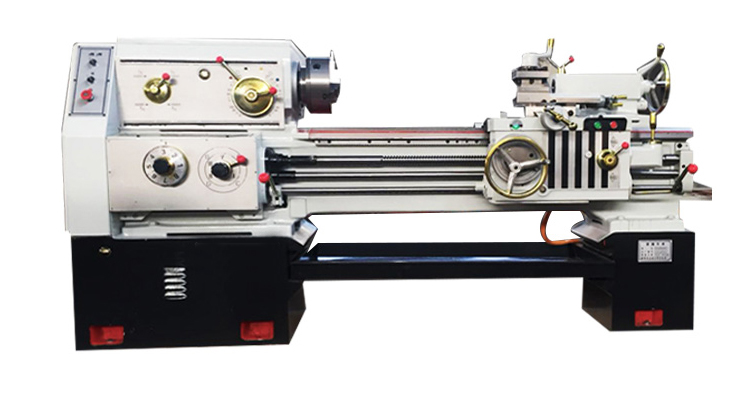

（三）C6140普通車床技術參數：
| 項目 | 單位 | 規格 |
| 型號 | — | CA6140 |
| 床身上回轉直徑 | mm | 400 |
| 刀架上回轉直徑 | mm | 210 |
| 工件加工長度 | mm | 1000 |
| 主軸通孔直徑 | mm | 52 |
| 主軸頭形式 | — | A6 |
| 床身導軌寬度 | mm | 400 |
| 床身導軌硬度 | RC | 52 |
| 主軸轉速范圍 （24） | r/min | 10-1400 |
| 進給量范圍（標準） | mm/r | 0.08-1.59 |
| 進給量范圍（細進給） | mm/r | 0.028-0.054 |
| 進給量范圍（加大進給） | mm/r | 1.71-6.33 |
| 加工公制螺紋范圍（44種） | mm | 1-192 |
| 加工英制螺紋范圍（20種） | tpi | 24-2 |
| 加工模數螺紋范圍（39種） | mm | 0.25-48 |
| 加工徑節螺紋范圍（37種） | DP | 96-1 |
| 主電機功率 | kW | 7.5 |
| 機床凈重 | kg | 2220 |
| 機床輪廓尺寸（長×寬×高） | mm | 3168×1000×1267 |
| 機床包裝尺寸（長×寬×高） | mm | 3300×1260×1760 |
（二）LGJ-CDL01型 車刀幾何角度測量?jī)x
1、材料：451 鋼制
2、處理工藝：淬火
3、測量范圍：
(1)前角測量范圍
(2)后角測量范圍
(3)量?jī)A角測量范圍
(4)主(副)偏角測量范圍
誤差范圍：±1.5度
4、規格：
（1）配四把車刀
450車刀(車外圓、平端面、倒角)、
900車刀(精車刀、車外圓、平端面)、
750車刀(精車刀、車外圓、平端面)、
切刀(切斷、切槽)
（2）精度：7～8級左右
（3）規格大小： (長×寬×高)：265×220×210mm
（4）標配帶有：實驗操作指導書。
技術參數：
| 項目 | 單位 | 規格 |
| 型號 | — | CA6140 |
| 床身上回轉直徑 | mm | 400 |
| 刀架上回轉直徑 | mm | 210 |
| 工件加工長度 | mm | 1000 |
| 主軸通孔直徑 | mm | 52 |
| 主軸頭形式 | — | A6 |
| 床身導軌寬度 | mm | 400 |
| 床身導軌硬度 | RC | 52 |
| 主軸轉速范圍 （24） | r/min | 10-1400 |
| 進給量范圍（標準） | mm/r | 0.08-1.59 |
| 進給量范圍（細進給） | mm/r | 0.028-0.054 |
| 進給量范圍（加大進給） | mm/r | 1.71-6.33 |
| 加工公制螺紋范圍（44種） | mm | 1-192 |
| 加工英制螺紋范圍（20種） | tpi | 24-2 |
| 加工模數螺紋范圍（39種） | mm | 0.25-48 |
| 加工徑節螺紋范圍（37種） | DP | 96-1 |
| 主電機功率 | kW | 7.5 |
| 機床凈重 | kg | 2220 |
| 機床輪廓尺寸（長×寬×高） | mm | 3168×1000×1267 |
| 機床包裝尺寸（長×寬×高） | mm | 3300×1260×1760 |
技術參數
1、最大刨削長度：500mm
2、滑枕底面到工作表面最大距離：370mm 橫向行程：525mm
3、垂直行程：270mm 刀架行程：120mm
4、滑枕往復次數（每分鐘） ：14/20/28/40/56/80
5、主電機功率：3kw
6、刀柄最大尺寸（寬*厚）：20mm*30mm 工作臺上 T 型槽尺寸：18mm
7、回轉角度：正反 60°（刀架） 工作臺尺寸：440mm*360mm
8、外形尺寸：2000mm*12
9、機床重量：1700kg
（五）X5032型 立式銑床
技術參數
1、工作臺尺寸（寬×長）320×1325 毫米工作臺最大縱向行程（ 手動/ 機動） 700/680 毫米
2、工作臺最大橫向行程（ 手動/ 機動） 255/240 毫米
3、工作臺最大垂向行程（ 手動/ 機動） 320/300 毫米
4、T 型槽數 3 個
5、T 型槽寬度 18 毫米
6、T 型槽間距離 70 毫米主軸孔徑 29 毫米
7、軸轉速級數 18
8、主軸轉速范圍 30～1500 轉/分工作臺進給級別數 18
9、工作臺縱向進給量范圍23.5～1180 毫米/ 分
10、工作臺橫向進給量范圍 15～786 毫米/分工作臺垂向進給量范圍 8～394 毫米/分工作臺縱向快速移動速度-2300 毫米/分工作臺橫向快速移動速度 2300 毫米/分
11、工作臺垂向快速移動速度 770 毫米/分
12、主傳動電動機轉速 1440 轉/分
13、進給電動機功率 2.2 千瓦
14、進給電動機轉速 1420 轉/分
15、冷卻泵電動機功率 0.125 千瓦
16、冷卻泵電動機轉速 2790 轉/分
17、機床外形尺寸（長×寬×高）2294×1770×1655 毫米
18、機床重量 2850 千克
（六）Z3040型 搖臂鉆床
技術參數
1、鉆孔最大直徑:鑄鐵 40mm
2、鋼材 32mm
3、主軸端面至工作臺距離：260-1050mm
4、主軸中心距立柱母線距離：360-1300mm
5、主軸行程：200mm
6、主軸錐孔(莫氏)：4
7、主軸轉速范圍：75-1200rmp 主軸轉速級數：6
8、主軸進給量范圍：0.10-0.25rmp 主軸進給量級數：4
9、搖臂回轉角度：360 主電機功率：2.2kw 機床重量：1600kg
10、外形尺寸：1800×810×2200mm
（七）M7130型 平面磨床
技術參數
1、工作臺尺寸（寬 X 長）300X1000mm
2、最大磨削尺寸 ( 寬 x 長 x高)300X1000X400mm
3、工作臺最大縱向行程 1100mm
4、工作臺速度（無極）3-25mm/min
5、工作臺承載量(含電磁吸盤)550kg
6、磨頭砂輪軸中心至工作臺面距離( 最大)600mm
7、磨頭最大橫向行程(手動)350mm
8、磨頭橫向行程斷續進給量 3-30mm/次砂輪軸轉速 1440r/min
9、垂直進給手輪刻度盤值 mm0.01
10、電機總功率 9kw
11、磨頭電機功率 5.5kw
12、加工表面對基面的平行度 300:0.005mm
13、表面粗糙度 Ra0.63um
14、機床凈重 3900kg
15、外形尺寸 (長X寬X高)3000X1700X2200mm
