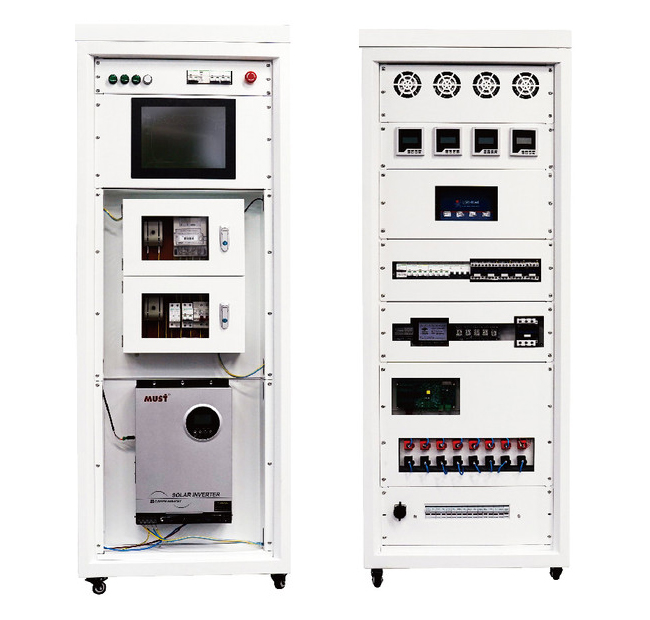

新型電力系統綜合實訓平臺

一、儲能運行管理中心
1、工位
（1）尺寸：1900×700×700mm，采用可移動式柜體模塊化設計；
（2）光潔平整，去除毛刺、銳邊，無變形；
（3）噴涂無掛滴、條紋、起泡、桔皮、剝落、劃傷等缺陷；
（4）無任何裸露焊接點；
（5）保證元器件不會互相干擾；
）6）銘牌需標注產品型號、出廠編號、產家、生產日期等；
2、智能監控模塊
該模塊采集電池管理系統、IO控制盒、智能電表、單相多功能電力儀表等數據，并以實時數據、圖標的形式呈現。
（1）主板：EC3-1820V2NA(B)-E3854；
（2）內存：板載4G DD3L內存；
（3）接口：支持4個串口；鍵盤/鼠標多功能結接口；
（4）LAN：提供2個10/100/1000Mbps網絡；
（5）串口屏：XG121STD01C；
（6）串口屏分辨率：800×600；
（7）串口屏尺寸：12.1寸；
（8）串口屏通訊：支持TTL/COMS，RS485；
3、并網配電模塊
（1）尺寸：600×500×150mm，采用可拆卸式模塊化設計；
（2）內置并網專用斷路器、隔離刀閘、漏電保護器、雙向智能電表等模塊；
（3）支持并網箱裝調實訓，包括設備安裝、設備接線、整機調試；
（4）隔離刀閘符合標準 GB 14048.3、IEC 60947-3；
（5）斷路器符合標準 IEC 60947-2；
（6）額定電壓：230V；
（7）額定絕緣電壓：500V；
（8）最大工作電壓(V)：440V；
（9）最小工作電壓(V)：12V；
（10）有正向、反向有功電能量計量功能，并可以據此設置組合有功電能量；
4、變流器模塊
（1）額定電池電壓：24V DC；
（2）額定功率：3000W；
（3）峰值功率：6000W；
（4）波形：純正弦波；
（5）交流輸入電壓：230VAC±5%；
（6）頻率：50Hz/60Hz；
（7）電池正常電壓：24VDC；
（8）電池浮充電壓：27.4VDC；
（9）電池過充保護：30VDC；
（10）工作溫度：-10℃-50℃；
（11）支持RS485監控功能；
5、數據采集模塊
（1）啟動電壓：24V DC；
（2）最大測量電流：5A；
（3）等級：0.5；
（4）通訊形式：RS485；
（5）顯示方式：LCD液晶顯示；
6、通訊模塊
該模塊主要由串口服務器組成，分別采集BMS、單相多功能電力儀表、PCS、IO控制盒的數據。
（1）工作電壓：DC 5V-36V;
（2）工作電流：90mA@12；
（3）網口規格：RJ45、10/100Mbps；
（4）串口規格：RS485，3線（A+,B-,GND）；
（5）串口波特率：600-921.6K（bps）；
（6）校驗位：None、Even、Odd；
（7）靜電防護：空氣±15KV，接觸±8KV；
（8）IP獲取方式：靜態IP、DHCP；
（9）配置方式：軟件配置、網頁配置；
7、儲能模塊
（1）儲能電池
1）標稱容量：32Ah；
2）標稱電壓：3.2V；
3）滿充電壓：3.65V；
4）滿放電壓：2.5V；
5）持續充電電流：16A；
6）持續放電電流：16A；
7）最大充電電流：32A；
8）最大放電電流：32A；
9）數量：8塊；
（2）電池管理系統
1）工作電壓：24V DC±15%
2）待機功耗：≤3W;
3）電池檢測節數：4-12節；
4）電壓檢測范圍：1V-5V;
5）電壓檢測精度：±8mV；
6）溫度檢測節數：1-12節；
7）溫度檢測范圍：-20℃-120℃；
8）溫度檢測精度：±1℃；
9）均衡方式：主動均衡；
10）組端電壓采集范圍：0V-200V;
11）組端電流采集：分流器采集；
12）通訊方式：RS485一路，CAN一路；
13）DOUT輸出：2路；
14）DIN輸入：2路；
8、儲能運行管理實訓軟件
本軟件能夠?qū)崟r采集儲能運行管理平臺的狀態信息、保護信息、開關信息，通過能量管理策略對該平臺進行管控，以保證系統的安全、穩定、有效運行。軟件主要分為實時監控和地址設置兩部分，監控部分通過與電表、IO控制器、變流器、電池管理系統通訊實現對整體電路狀態、各個節點關鍵數據和器件運行模式的監視，以及對整體電路通斷和運行模式控制；地址設置主要是設置工控機與上位機的通訊地址。
（1）實時監控：
1）儲能電池：采集包括單體電池電壓、單體電池溫度、單體電池SOC狀態、單體電池SOH狀態、電池堆電壓、電池堆電流、電池堆溫度、電池堆SOC狀態、電池堆SOH狀態等。
2）電池管理系統（BMS）：采集包括均衡模塊狀態。
3）變流器（PCS）：采集包括電壓、電流、功率、離并網狀態、運行狀態、設備狀態；控制綜合運行模式設置、電池優先級設置、電池充電電流設置、并網功能設置等。
4）電網側（電表）：采集包括電壓、電流、功率、正向電量、反向電量。
5）負載測（電流電壓組合表）：采集包括各路負載功率、耗電量、電壓、電流。
6）線路通斷（IO控制盒）：采集輸入點的線路通斷、控制輸出點的接觸器線圈吸合。
（2）地址設置
設置以儲能運行管理中心作為從站與其他主站通訊時的地址設置。
二、負載及控制中心
1、信息處理模塊
（1）PLC
1）CPU:1215C DC/DC/Rly；
2）2個PROFINET端口；
3）機載I/O：14個24VDC數字輸入，10個DO繼電器2A，2AI 0-10VDC,2AO 0-20mA DC;
4）電源：直流20.4-28.8V DC;
5）程序存儲器/數據存儲器：125KB;
6）額定電流：500mA；
（2）觸摸屏
1)分辨率：800×480；
2)色度：256K色（彩色）；
3)背光燈：LED;
4)接口：RS485/USB/LAN（SD卡、CAN預留）；
5)在線連接（同時）：485：8個/Ethernet：32個；
6)項目文件大?。?0MB;
7)Flash存儲：2GB;
（3）IO拓展模塊
1）產品編號：6ES7222-1HF32-0XB0;
2）數字輸出SM 1222,8DO,繼電器2A；
3）電源：20.4V-28.8V DC；
4）輸入電流：120mA；
5）功率損失：4.5W；
6）防護等級：IP20；
7）尺寸：45×100×75mm；
（4）485拓展模塊
1）Communication Board CB1241，RS-485,接線盒，支持自由端口；
2）輸入電流：50mA;
3）功率損失：1.5W；
（5）手持式數據模擬終端
1）可模擬時間、天氣、人口密度、壓力、溫度、濕度、數字信號等18個常規參數；
2）具有自定義參數設置空間6個；
3）通訊輸出支持Modbus-RTU通訊協議；
4）可支持雙通道通訊；
2、數據采集模塊
（1）單相多功能電力儀表
1）啟動電壓：24V DC；
2）最大測量電流：5A；
3）等級：0.5；
4）通訊形式：RS485；
5）顯示方式：LCD液晶顯示；
（2）LORA
1）供電范圍：DC 5-36V；
2）發射功率：20dBm（100mW）；
3）靈敏度：-140dBm；
4）工作溫度：-40℃~85℃；
5）相對濕度：95%無凝結
6）通訊方式：RS485。
（3）光照溫濕度傳感器
1）直流供電：10-30VDC；
2）濕度精度：±3%RH（60%RH，25℃）；
3）溫度精度：±0.5℃（25℃）；
4）光照強度精度：±7%（25℃）；
5）輸出信號：RS485；
6）工作環境：-40℃~+60℃，0%RH~95%RH（非凝露）；
7）光照強度量程：0-20萬Lux。
（4）溫振變送器
1）供電：DC10-30V；
2）功耗：0.1W（DC24V）；
3）防護等級：IP67；
4）頻率范圍：10-1600Hz；
5）振動速度測量范圍（mm/s）：0-50；
6）振動速度測量精度（mm/s）：±1.5%FS（@1KHz，10mm/s）；
7）工作環境：-40℃~+80℃
（5）空氣質量變送器
1）直流供電：10-30V；
2）功耗：0.5W；
3）PM2.5/PM10/PM1.0分辨率：1ug/m³；
4）PM2.5測量范圍：0-1000ug/m³；
5）溫度范圍：-40℃~80℃；
6）濕度范圍：0%RH-100%RH；
7）預熱時間：≤2min；
8）相應速度：90s；
9）工作環境：-20℃~+60℃，0%RH~95%RH（非凝露）；
3、集中控制模塊
（1）接觸器
1)控制電壓：DC24V；
2)機械壽命：107；
3)電壽命：1.2×106；
4)額定工作電流：12A。
5)額定工作電壓：220V。
（2）繼電器
1)控制電壓：DC24V；
2)機械壽命：107；
3)電壽命：105；
4)最大開關電流：3A；
5)最大開關電壓：250VAC/30VDC；
6)觸點數量：4路。
4、用能模塊
（1）充電樁
1）輸出電壓：220V;
2）輸出電流：8A/16A;
3）充電樁負載額定功率：200W~300W；
（2）五色燈（帶蜂鳴）
1)主體尺寸：210mm*7mm*17.4mm。
2)燈珠類型：2835燈珠。
3)燈珠數量：12珠/條。
4)電壓：220V。
5)功能：紅燈、黃燈、綠燈、藍燈、白燈、帶蜂鳴。
（3）風扇
1)電壓220V。
2)頻率：50/60Hz。
3)輸入功率：68W。
4)輸出功率：27W。
5)轉速：2700/3000r/min。
6)絕緣等級：B。
（4）變頻器
1)寬輸入電壓波動范圍（±20%）。
2)內置RS485通訊，支持MODBUS-RTU通訊協議。
3)多路可編程輸入輸出端子。
4)控制方式多樣：V/F控制、無PG矢量控制、V/F分離控制V/F控制。
5)啟動轉矩：0.5Hz，150%額定轉矩。
6)調速范圍：1:100。
7)穩速精度：±0.5%。
8)0.5Hz可控制電機150%額定轉矩穩定運行。
9)無PG矢量控制（開環矢量控制）。
10)啟動轉矩：0.5Hz 180%額定轉矩。
11)調速范圍：1:200。
12)穩速精度：±0.5%。
13)轉矩精度：±5%。
14)轉矩響應：＜20ms。
15)額定功率：0.4kW
（5）三相電機
1)功率：25W。
2)電壓：3PH220（三相）。
3)轉向指示：3色4區域圓盤。
（6）執行器
1）型號：SBZ230-40;
2）輸出力矩：40N.M;
3）外形尺寸：190×100×50mm；
4）角行程：0-90°;
5）運行時間：80-130s；
6）工作電壓：AC 220V；
7）控制類型：模擬量。
三、可再生能源發電中心
1、組件裝調模塊
（1）光伏支架
1）材質：C型鋼；
2）最大體積：2.3m×0.6m×1.2m；
3）支架角度可調范圍：10°-25°；
（2）光伏組件
1）額定功率：90W；
2）輸出電壓：18V；
3）輸出電流：5A；
4）數量：4塊;
（3）多能互補調節模塊
1）采用可拆卸式模塊化設計；
2）有匯流箱、風光互補控制器、模擬輸出模塊組成；
3）匯流箱內置熔斷器、防反二極管、斷路器、浪涌保護器等模塊；
4）支持匯流箱裝調實訓，包括元器件安裝、標識標志粘貼、整機調試等；
5）支持通訊裝調實訓，包括通訊參數設置和調試等；
6）支持風光互補裝調實訓，包括風力旋轉測試、風光互補實驗等；
7）輸入路數：4路；
8）最大輸出電流：DC 2.5A-3A；
9）額定電壓：DC 20-200V；
（4）風力裝配模塊
1）采用可拆卸式模塊化設計；
2）由風輪、發電裝置、調向器、塔架組成；
3）額定功率：100W；
4）啟動風速：2m/s；
5）安全風速：55m/s；
6）葉片數量：3片；
7）調速方式：自動調整迎風角度；
四、新型電力系統仿真規劃設計軟件
1、總體功能
（1）軟件使用C#作為開發語言，My Sql作為為數據庫并具有智慧新能源仿真規劃軟件著作權；
（2）與數據庫的通訊方式為FTP模式；
（3）軟件使用者通過對區域用能及可再生能源（包括風能、光能、生物質能及淺層地熱能）的分析，在本軟件中設計符合區域產耗能平衡設計方案，可進行風力電站的器件選型，光伏電站、淺層地熱及生物質電站的容量計算等設計及布局，同時滿足區域可再生能源供能的穩定性。
2、氣象數據獲取
軟件數據庫中保存有多種類型的氣象數據作為區域能源模擬的氣象憑據，并有所選地區的精確到每月的平均風速、等效風速、氣溫、濕度、大氣壓、本月太陽輻射平均值、每日太陽輻射時長等氣象學關聯數據。
建模仿真
（1）內置3種島嶼地圖，支持區域模型參數設置；
（2）區域模型中，可顯示不通過等高線的地形，可顯示每方格區域的日照、風力、溫度等修正參數；
（3）可模擬農業、工業、商業、住宅、公共事業用地、荒地等用地類型；
（4）內置光伏、風力、淺層地熱、生物質發電4種發電設施的模型，通過產耗能的分析、電站的器件選型、參數設置、容量計算、合理的布局實現產能規劃。
3、負載的模擬
（1）本軟件可設計低層住宅、小高層住宅、高層住宅、高耗能工業、一般耗能工業、低耗能工業、寫字樓、商場、酒店政府公建、交通樞紐、農居點、其它等建筑，可模擬。
（2）可對每種建筑類型進行建筑容積率、日用電時長、建筑面積、單位面積用電指標、每單位面積用電功率、每單位面積用能等參數設置。
4、發電量計算
（1）可實現光伏、風力、淺層地熱、生物質產能模擬。
（2）根據光伏電站的有效面積占比、轉換效率、發電系統整機轉換效率、每日太陽輻射時長的變化，模擬光伏發電曲線。
（3）可根據風機的額定功率、每月風速變化、發電系統整機轉化效率，模擬風力發電曲線。
（4）可根據模擬氣候時段的溫度的變化，模擬空調制冷制熱需求，每天單位面積能夠產生的地熱能，模擬淺層地熱功能。
（5）根據每年可提供的生物質、每天單位面積產生的能量計算生物質的總產能。
5、方案評價
（1）能夠從光伏電站的安裝傾角、太陽能選址、太陽能偏差、太陽能容量偏差等方面對光伏電站設計合理性進行評價。
（2）從風力發電方案的風機選型、風能選址偏差、風能容量偏差等方面評價風力發電部分設計的合理性。
（3）從淺層地熱方案的地熱選址、地熱利用率方面評價淺層地熱部分的合理性。
（4）從生物質方案的選址、生物質電站容量偏差安方面評價生物質發電部分設計的合理性。
（5）從供電不足天數、棄電天數綜合評價整體區域能源平衡方案設計的合理性；
（6）從儲能的波動率方面評價對儲能電站的利用率；
（7）從風力電站與光伏電站的總?cè)萘勘戎祦碓u價可再生能源的合理利用；
（8）從占地數量來評價可再生能源對土地的合理利用。
五、新型電力系統能源場站仿真運維軟件
1、基于VeryEngine 引擎虛擬仿真軟件平臺開發，基于 Unity3D 引擎構建的，專門針對教學仿真軟件進行優化的仿真軟件快速開發平臺；
2、基于VR 虛擬現實技術的系統，依托電腦，實現電站運維實訓效果；
3、支持以三維仿真演示，結合文字進行示范教學；
4、支持人性化的操作方式，簡便、快捷、明了。有充分的提示引導信息，如高亮物體結合說明文字提示下一步操作；
5、支持智能考核，案例中包含物品選擇等多種交互方式，并對學生的每一步操作的正確性、規范性、安全性進行自動計分；
6、支持加密方式可選，提供注冊文件、加密狗、網絡三種可選解密方式，由用戶任意選擇其中一種；
7、支持自主開發：所有能夠由用戶自定義的參數均應向用戶開放，如說明文字等，均采用EXCEL 表驅動；
8、支持虛擬場景：以真實 10MWp 集中式地面光伏電站為藍本，模擬真實電站的運行環境，包括天氣、地形、道路、樹木等環境背景，以及電站發電區、電站升壓區、電站綜合樓（監控室、工具室）等設備設施；
9、模型要求精致，其中關鍵設備要求精度達到零件級，如光伏組件、直流匯流箱、逆變器、箱變等；
10、支持軟件實訓，內容包括：光伏支架、光伏組件、逆變器、直流配電柜、箱式變電站巡檢、檢修等訓練；
11、支持通過放大、縮小、旋轉等操作，多層面、多視角、觀察設備結構，支持場景漫游模式，通過鍵盤鼠標以第一人稱模式完成。
六、耗材
1、導線；
2、光伏專用線纜；
3、MC4接頭；
4、通訊線纜；
5、號碼管；
6、冷壓端子管型、U型；
7、纏繞管；
8、扎帶；
9、PVC管與適配接頭；
10、鍍鋅管與適配接頭；
11、包塑金屬管與適配接頭；
12、安裝螺絲。
七、工具
1、各類螺絲刀；
2、工具刀
3、各類六角扳手；
4、各類套筒；
5、剝線鉗；
6、斜口鉗；
7、冷壓端子鉗；
8、活動扳手；
9、焊接套件；
10、鉗形萬用表；
11、管鉗；
12、MC4接頭專用工具、MC4扳手。
