當前位置:首頁 > 產品展示 > 高教職教設備 > 電工電子電氣實訓設備 > 電工電子電氣實訓設備

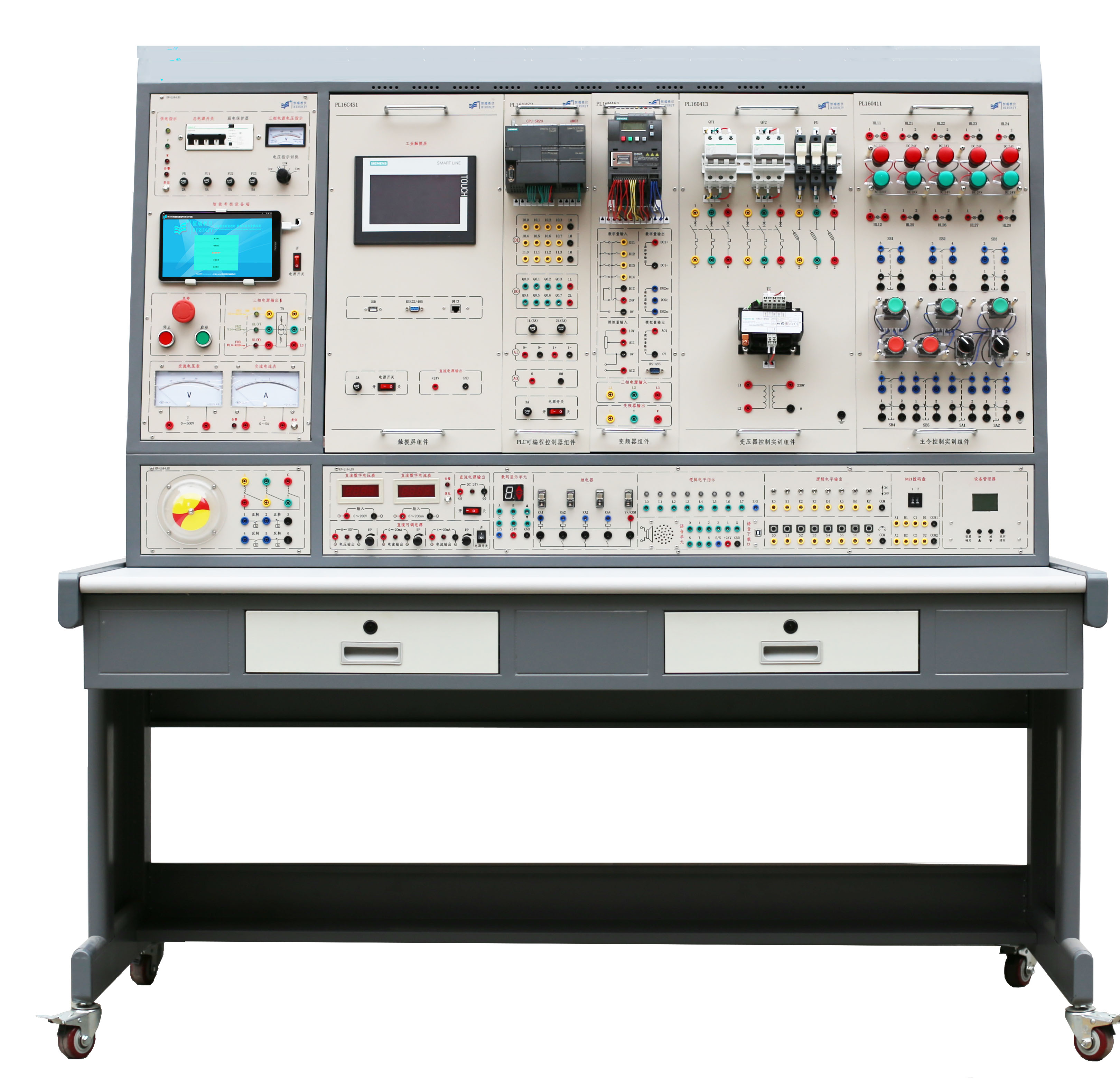

LG-DGJN03型電工技能實訓考核裝置

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、概述
本裝置是根據勞動和社會保障部頒發的考核培訓技能內容所列出的電氣控制線路而研發的裝置，通過本實訓考核裝置的操作，能使學生的操作技能得到很好的鍛煉與提高。該實訓裝置不僅可供學生實訓操作用，也是電工技能考核的一個理想設備。

二、技術參數
1. 輸入電源：三相四線～380V±10% 50Hz
2. 工作環境：環境溫度范圍為-5℃～+40℃相對濕度＜85%（25℃）海拔＜4000m
3. 裝置容量：＜3kVA
4. 外形尺寸：1640mm×805mm×1660mm
三、配置及功能
1、控制實驗臺配置

裝置/系統配置

序號

部件名稱

技術描述

數量

控制屏/實訓桌

1.控制屏材料采用鐵質材料，表面處理采用雙層亞光密紋噴塑技術,鋁質面板。
2.功能面板采用鋁質面板，鋁質面板采用凹字爛板技術。
3.實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。
4.桌子下面配置帶有抽屜（帶鎖），用于放置實訓資料等。

1套

總電源/交流電源模塊

總電源：配置電源通過啟、停按鈕控制電源的輸出，并配置急停按鈕。
監控儀表：配置一只0～450V指針式交流電壓表，通過切換和轉換開關，可監測三相電網輸入。
配置線電壓380V交流電源輸出接口，配有直流24V電源一組；交流電源和直流電源采用兩種不同接口，避免混插。
輸出具有漏電及保險絲短路保護功能
配置單相電源插座、三相電源插座。

1套

工業信號源

直流0～15V可調輸出電壓源，1組
直流0～20mA可調輸出電流源；1組
直流4～20mA可調輸出電流源；1組

1套

儀表模塊

交流電壓表：0～500V帶鏡面交流電壓表1只，精度1.0級。
交流電流表：0～5A帶鏡面交流電流表1只，精度1.0級，具有超量程報警、指示、切斷總電源等功能。
直流電壓表：0～200V直流數字電壓表1只，三位半數顯，精度0.5級。
直流電流表：0～200mA直流數字電流表1只，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。

1套

實驗輔助單元

邏輯電平輸出：8路自鎖，8路自復位；
邏輯電平指示：8路邏輯電平指示
LED數碼管:1位七段數碼管顯示（8421編碼）和1位上下箭頭指示；
音頻輸出：9中不同的音樂輸出（音樂可根據需要，用戶可自行改變）
繼電器轉換：4路直流24V透明繼電器；

1套

設備管理器

由LCD液晶屏和按鍵組成人性化的人機交互，方便操作。
提供高精度的實時時鐘顯示（掉電保持）。
可設置設備的實驗實訓或考核時間，具有超時報警提示，并切斷電源停止操作。
可自定義密碼，限制學生隨意更改系統設置的權限。
可自由設置工位操作號。
自動記錄設備的漏電報警次數，并顯示報警提示畫面。
界面菜單語言支持簡體中文和英語。

1套

多功能保護器

采用的是即插即用模式，底板+N模塊組合形式，具有“接觸器控制、電源漏電保護”等功能。通用型多功能保護板包含通用型多功能保護主板和通用型功能保護模塊。每一種保護功能都單獨設計成一種通用型功能保護模塊。用戶可根據自身需要選擇所需要的通用型功能保護模塊。該保護模塊平臺和各項功能子模塊集成在同一個模塊中并且子模塊的可以隨意拆卸必須確保更換方便。設備任何一項保護功能發生故障，可即刻更換新模塊，或從主板中拔出故障模塊插入短路帽，設備即可正常運行工作，維修簡單方便且時間短。能確保教學任務的正常開展。不會發生傳統設備經常出現的因設備發生故障而導致的教學任務的改變或無法按時按量完成教學任務等問題。
擴展功能：多功能保護模塊接口采用工業集用電路標準化的接口，且具有獨立的、不受干擾的特定功能。每個模塊擁有可以適應各種應用的接口，方便在應用的過程中很簡便地構架電路，補充改型模塊和新功能模塊?？梢愿鶕?jù)需要擴展通訊及其它功能。

1套

PLC主機模塊

1、采用CPU SR20 PLC主機（6ES7 288-1SR20-0AA0）用戶儲存器12KB 程序存儲器/8KB 數據存儲器/*大10KB保持性存儲器；板載數字I/O（12點輸入/8點輸出）；高速計數器共4個；單相：4個200kHz；正交相位：2個100kHz；數據傳輸率以太網：10/100 Mb/s；RS485系統協議：9600，19200 和187500b/s；RS485自由端口：1200到115200b/s。
2、AM03 模擬量輸入/輸出模塊（6ES7 288-3AM03-0AA0）：2路模擬量輸入/1路模擬量輸出；輸入類型：電壓或電流（差動）：可2個選為一組；輸入范圍：±10V，±5V，±2.5V，或0～20mA；輸出類型：電壓或電流；輸出范圍：±10V 或0～20mA。
3、所有開關量輸入輸出端口均配置有隔離模塊，防止因接錯線而損壞控制器；配置有玻璃管式1A保險絲。
4、提供PLC編程軟件 STEP 7-MicroWIN SMART，提供實驗程序（六個實驗項目，PLC輸入輸出認識、三相異步電動機直接啟動控制、三相異步電動機接觸器點動控制線路、三相異步電動機接觸器自鎖控制線路、按鈕控制的三相異步電動機接觸器正反轉控制線路、PLC與觸摸屏與變頻器的綜合通訊）

1套

工業變頻器模塊

1、西門子V20變頻器；電源：380V電源供電；0.37KW；輸出頻率：0～599 Hz，精度0.01Hz；控制模式：V/f，V2/f，多點V/f，F(xiàn)CC(磁通電流控制)；具有模擬量輸入/輸出端口；數字量輸入/輸出端口。

1套

實訓連接導線

采用三種規格多種顏色的高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。

1套

PLC編程3D仿真軟件

采集卡一套：包含有數字量輸入32個通道；數字量輸出32個通道；配有USB接口；模擬量輸入輸出接口。
場景三維建模是虛擬三維仿真系統主要構成部分，通過構建3D虛擬環境，全面展現各種復雜的整體工藝流程。系統可以脫離實訓裝置和地域的限制，也能擺脫實物不易搭建的困難。系統利用采集卡采集PLC的輸入輸出信號，通過計算機串口，實現PLC與仿真系統的通訊，從而控制系統中的3D模型的動作，與PLC程序運行同步。
自動模式：系統脫離PLC的控制，無需與其他外部設備連接，可以自動運行。學員可以通過自動運行的動畫，了解整體工藝流程及控制點的設置。
手動模式：系統脫離PLC的控制，無需與其他外部設備連接。系統引領學員進行實踐訓練，實踐訓練依據實際生產設置，學員自己操作，內容豐富完整，可滿足不同環境及工況的實操訓練需求，還可糾正學員工作中的不規范操作，加深學生對每一種控制單元的工作過程和原理理解。
控制器模式：學員通過計算機對PLC編程，控制虛擬環境中3D模型的動作，直觀，形象的顯示編程結果。

1套

三相異步電動機

三相鼠籠式異步電動機（帶速度繼電器）
三相異步電動機：AC380V/△、60W、1420rpm，0-60Hz變頻調速，帶速度繼電器；采用嵌入式安裝到控制屏內部，接線端子引出，裝有電機轉盤及有機玻璃安全防護罩。

1套

主令控制實訓組件

配置綠色按鈕3個雙層1開1閉；紅色按鈕2個雙層1開1閉；220V指示燈1紅1綠；PLC輸出用24V直流指示燈4綠4紅；2個兩檔轉換開關雙層1開1閉。按鈕和指示燈均采用22開孔。器件觸點與接線端口之間設有故障繼電器，配合智能考核系統完成故障設置與故障排除。
所有主要器件要清晰可見，器件全部采用施耐德品牌器件，不得嵌入面板內部。

主要器件清單：
序號	名稱	型號	數量	品牌
1	綠色按鈕	XB2BA31C	3個	施耐德
2	紅色按鈕	XB2BA42C	2個	施耐德
3	紅色指示燈	XB2BVM4LC（AC220V）	1個	施耐德
4	綠色指示燈	XB2BVM3LC（AC220V）	1個	施耐德
5	紅色指示燈	XB2BVB4LC（DC24V）	4個	施耐德
6	綠色指示燈	XB2BVB3LC（DC24V）	4個	施耐德
7	轉換開關	XB2BD25C	2個	施耐德
8	面板		1個
9	機箱		1臺
10	配套附件	接線柱、故障板、導線等	1套

1套

繼電器控制實訓組件

包含3個接觸器、1個熱繼電器、1個熱磁式保護斷路器、3個24V繼電器、1個通電延時繼電器；器件觸點與接線端口之間設有故障繼電器，配合智能考核系統完成故障設置與故障排除。
所有主要器件要清晰可見，器件全部采用施耐德品牌器件，不得嵌入面板內部。

主要器件清單：
序號	名稱	型號	數量	品牌
1	交流接觸器	LC1-E0610M5N（AC220V）	3個	施耐德
2	輔助觸頭	LAEN11	2個	施耐德
3	熱繼電器	LRE05N（0.63-1A）	1個	施耐德
4	熱繼電器座	LAEB1N	1個	施耐德
5	斷路器	GZ1E05N	1個	施耐德
6	繼電器	RXM2LB2BD	3個	施耐德
7	繼電器底座	RXZE1M2C	3個	施耐德
8	通電延時繼電器	REXL2TMP7 2C/O（AC220V）	1個	施耐德
9	時間繼電器座		1個	施耐德
10	面板		1個
11	機箱		1臺
12	配套附件	接線柱、故障板、導線等	1套

1套

變壓器控制實訓組件

包含1個380/220V變壓器、2個斷路器、3個熔斷器座、器件觸點與接線端口之間設有故障繼電器，配合智能考核系統完成故障設置與故障排除。
所有主要器件要清晰可見，器件全部采用施耐德(或ABB)品牌器件，不得嵌入面板內部。

主要器件清單：
序號	名稱	型號	數量	品牌
1	變壓器	ABL6TS16U	1個	施耐德
2	斷路器	EA9AN 3P D10A	2個	施耐德
3	熔斷器座	DF101	3個	ABB
4	面板		1個
5	機箱		1臺
6	配套附件	接線柱、故障板、導線等	1套

1套

電路基礎實訓

完成疊加原理、基爾霍夫定律（判斷性實訓）、戴維南定理、諾頓定理、直流電阻電路故障的檢查、互易定理、歐姆定律等實訓；提供電阻、電感、電容，完成R、L、C串聯諧振、一階、二階動態電路的研究、電壓源與電流源的等效變換、負載獲得*大功率的條件、電阻的串、并聯等實訓。并提配套的實訓電源。

電工安全作業工具
（自配）

包含有手套、絕緣靴、安全繩、滅火器、避雷針等安全作業工具。

主要器件清單：
序號	名稱	型號	數量	備注
1	絕緣手套	耐壓型	2
2	一般手套	白色	2
3	絕緣靴	42碼	2
4	安全繩	五點式/1.6米	2
5	二氧化碳滅火器	2KG	1
6	干粉滅火器	1KG	1
7	避雷針裝置	家用型	1
8	避雷器	高壓氧化鋅避雷器	1
9	噴霧水槍	2.5寸消防多功能噴霧水槍	1

1套

電氣測量儀表
（自配）

包含有鉗形表、萬用表、絕緣表、耐壓測試儀、驗電筆等。

主要器件清單：
序號	名稱	型號	數量	備注
1	鉗形表	DT3266	1
2	萬用表	VC890D 三位半數字式	1
3	絕緣表	ZC25-3 手搖指針式	1
4	耐壓測試儀	LK2672X 500VA	1
5	驗電筆	氖管式	1

智能設故考核系統

1、系統采用先進的分布式智能管理型無線AP,通過WIFI技術實現終端覆蓋。采用彩色中文觸控屏的手持無線系統管理器，中文菜單式觸控操作界面，人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
2、集成無線實驗電源管理系統，通過手持移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時全閉功能；控制范圍>50m；控制能力>50臺。
3、集成無線考核系統能實現密碼登錄系統，設置數據庫路，系統測試(查詢設備)，學生庫設置，題庫與題庫等級設置，學生鍵盤設置，考核故障發布考核試卷提取與存儲考核時間設置與啟動，考核成績查詢，考核成績打印，登錄密碼修改與恢復。
4、學生終端采用大屏幕液晶顯示具有聯機考核和脫機考核功能，學號查詢，故障解除，時間查詢，分?jǐn)?shù)查，設備號查詢。

四、可完成的基本實訓項目

項目一、實驗臺使用說明
項目二、智能設故考核系統
項目三、安全作業規范
項目四、消防知識認識
項目五、測量工具的使用
項目六、三相異步電動機的直接啟動控制
項目七、交流異步電動機的點動正轉控制電路
項目八、三相異步電動機接觸器自鎖控制線路
項目九、接觸器聯鎖的三相異步電動機正反轉控制線路
項目十、按鈕聯鎖的三相異步電動機正反轉控制線路
項目十一、雙重聯鎖的三相異步電動機正反轉控制線路
項目十二、可編程控制器的認識
項目十三、交通燈控制
項目十四、自動封蓋
項目十五、物料分揀
項目十六、碼垛堆積
項目十七、自動裝箱
項目十八、運料小車
項目十九、電鍍生產線
項目二十、多種液體混合
項目二十一、自動混合生產線
項目二十二、水塔水位自動控制
項目二十三、機械手控制
項目二十四、自動送料裝車
項目二十五、四級傳送帶
項目二十六、數字邏輯分析儀
項目二十七、溫度壓力控制
項目二十八、連線自動檢測
項目二十九、加工中心刀庫
項目三十、步進電機控制
項目三十一、舞臺藝術燈飾
項目三十二、四層電梯控制
項目三十三、 LED數碼管顯示控制
項目三十四、交流電機控制
項目三十五、變頻器功能參數設置與操作
項目三十六、外部端子點動控制
項目三十七、變頻器無級調速
項目三十八、變頻器控制電機正反轉
項目三十九、外部端子點動控制
項目四十、多段速度選擇變頻調速
項目四十一、外部模擬量（電壓/電流）變頻調速
項目四十二、 PLC控制變頻器外部端子的電機正反轉
項目四十三、基于PLC模擬量控制變頻開環調速
項目四十四、基于PLC通信方式的變頻器開環調速
