LG-DGD06型 電工技能工作島
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品概述：

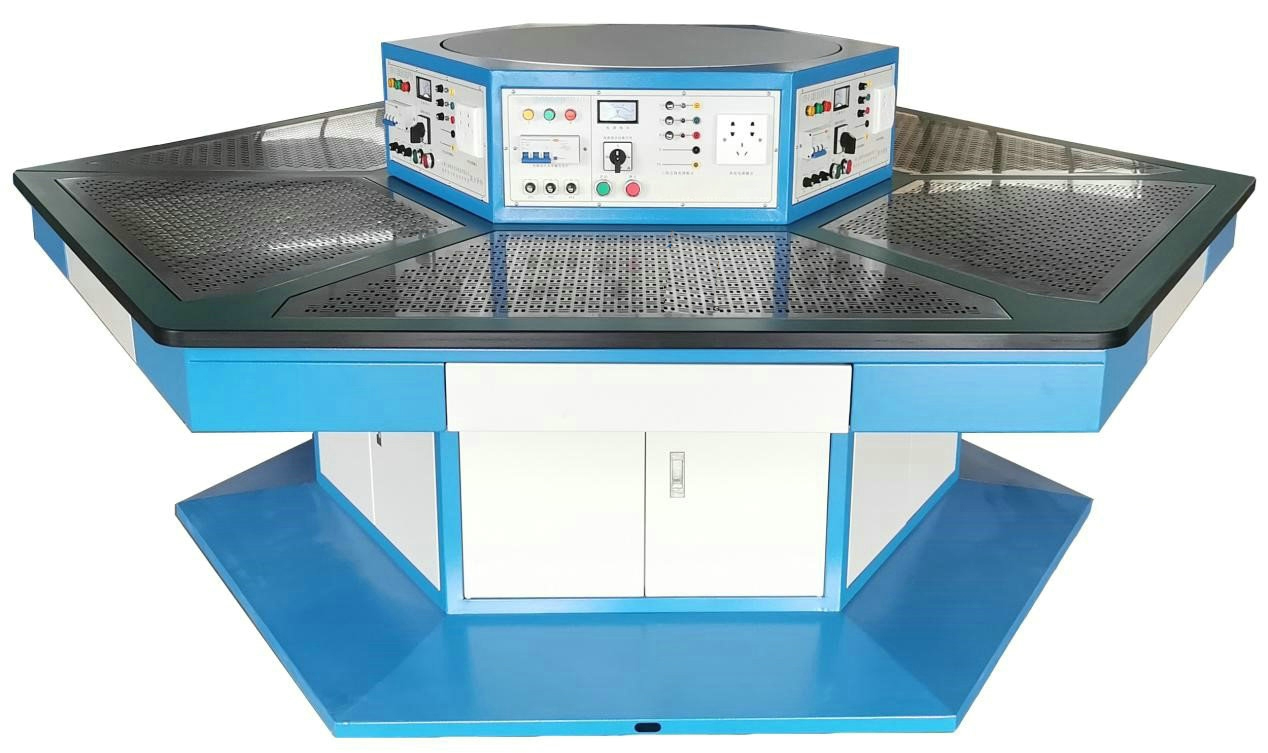

LG-DGD06型 電工技能工作島（六工位電工技能實訓考核裝置）是依據國家人力資源與社會保障部《技工院校工學結合課程教學改革試點工作方案》設計，圍繞典型工作任務確定課程目標，選擇課程內容，制定專業教學計劃，根據國家職業標準中相關內容，將機電工學結合中有關“電氣維修技術”、“電力拖動技術”及“照明控制技術”通過工作任務的訓練有機結合在一起，實現將典型工作任務量化為多各子任務，循序漸進的貫徹以任務引領、項目驅動、模塊化教學的新理念，遵循教學規律，利用多媒體教學、網絡教學及情景化教學的先進手段，將復雜的知識點簡單化，深奧的理論點明晰化，貼近實際的企業工作內容與流程，將實訓車間與企業、實訓老師與企業職員、實訓內容與工作任務真正融合為一，達到工學結合教學目的。
LG-DGD06型 電工技能工作島采用國際慣用的萬能網孔板6邊桌設計，自由組合的新思路，學員可根據實訓項目的要求組合成相應的實訓電路，完成電力拖動線路、照明線路接線工藝的實訓，達到“教”、“培”、“考”目的，設備組合簡單使用方便布局科學整齊美觀，擴展升級容易。同時采用了彩色噴繪新工藝、鋼制噴塑新工藝等先進工藝。適用于職業院校、技工學校等用于電工基本技能的實訓考核。
二、技術參數：
1、工作電源： 三相四線 AC380V±5% 50Hz
2、安全保護： 漏電保護（動作電流≤30mA），過流保護，熔斷器保護
3、額定功率： 2KW
4、環境溫度： -10℃～40℃
5、相對濕度： ≤85%
6、工作臺尺寸：2500mm（直徑）×775mm（高）、桌面為內切六邊形；
7、電氣固定方式：內螺紋膠粒
三、產品結構：
LG-DGD06型 電工技能工作島由六邊形工作臺、六邊形電源控制屏及典型工作任務組成，能同時容納6名學生在設備上進行操作。
1、六邊形工作臺：六邊形工作臺：桌體采用優質冷軋鋼板，經過機械加工成型，整機既堅固耐用，又美觀大方。工作臺表面噴塑，色彩穩重。工作臺六工位設計，每工位設置有雙開門式存儲柜，工位與工位之間采用圓弧形過渡板連接。桌面為六邊形結構，采用30mm厚的實芯理化板非高密度防火板，外表面貼防火板，桌邊倒圓弧處理，美觀安全。工作臺直徑為2500mm，高度按人體工程學要求設計，高度為750mm。
2、六邊形電源控制屏：電源控制屏采用六邊形結構，與工作臺相對應?？蚣懿捎脙?yōu)質鞍鋼盒裝鋼板，經過機械加工成型，外表面噴涂彩色環氧聚塑。六個作業面配置有實訓電源及主機控制系統，控制面板具有漏電保護、短路保護功能。電源控制屏頂面采用10mm厚的鋁框包邊，內置有直徑為850mm的多角度公共操作平臺，公共操作平臺能360°旋轉，能做120°定位，平臺頂板采用10mm厚的鋁板加工成型，能載重約60Kg的典型工作任務。
3、PLC模擬控制對象：包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶等模擬控制實訓（不少于36實訓模塊），指示燈采用貼片雙色LED，面板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自復位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。
4、直流調速系統：模塊底板采用優質Q235冷軋鋼板經折彎后焊接而成，表面靜電噴塑處理。底板上裝有兩個黑色鑄鋁拉手，方便搬運。底板上方有直流電機、測速發電機、直流調速線路板、顯示系統等組成。該模塊采用測速發電機反饋電壓和給定電壓形成閉環調速系統，調速系統由給定電壓、轉速負反饋、放大電路、觸發產生電路及主電路組成。學員根據功能要求進行測量分析，完成故障診斷與排除。
5、步進電機控制系統：步進電機驅動器一套，直線軸承一套，限位開關2個，傳感器1個。
四、可進行的工作實訓任務
1、第一單元常用低壓電器及其安裝、檢測與維修
（1) 低壓電器的分類和常用術語
（2) 低壓熔斷器
（3) 低壓開關
（4) 主令電器
（5) 接觸器
（6) 繼電器
2、第二單元電動機的基本控制線路及其安裝、調試與維修
（1) 三相籠型異步電動機的手動正轉控制線路
（2) 三相籠型異步電動機的點動正轉控制線路
（3) 三相籠型異步電動機的自鎖正轉控制線路
（4) 三相籠型異步電動機的連續與點動混合正轉控制線路
（5) 三相籠型異步電動機的正反轉控制線路
（6) 三相籠型異步電動機的位置控制與自動往返控制線路
（7) 三相籠型異步電動機的順序控制線路
（8) 三相籠型異步電動機的多地控制線路
（9) 三相籠型異步電動機的Y—△降壓啟動控制線路
（10) 三相籠型異步電動機的反接制動控制線路
（11) 雙速異步電動機的控制線路
（12) 三相繞線轉子異步電動機的控制線路
（13) 電動機的控制、保護與選擇
（14) 電氣控制線路設計基礎
3、第三單元可編程控制技術
（1）與、或、非邏輯功能測試
（2）定時器、計數器功能測試
（3）跳轉、分支功能訓練
（4）移位寄存器測試
（5）數據處理功能訓練
（6）微分、位操作測試
（7）三層電梯控制
（8）自動售貨機
（9）機械手
（10）自動門
（11）天塔之光
（12）全自動洗衣機
（13）自動成型機
（14）紅綠燈
（15）裝配流水線
（16）四路搶答器
（17）音樂噴泉
（18）軋鋼機
（19）郵件分揀
（20）物料分揀
（21）多級傳輸
（22）八段碼顯示
（23）多種液體混合
（24）雙面銑床
（25）電鍍槽
（26）交流電機正反轉控制
（27）小車運動
（28）攪拌站
（29）汽車燈光控制
（30)汽車火花塞點火控制
（31)加工中心控制
（32)隧道監控
（33)自動扶梯
（34)CA6140普通車床PLC改造控制
（35）X62W萬能銑床PLC改造控制
（36）T68臥式鏜床PLC改造控制
（37）M7120平面磨床PLC改造控制
（38）Z3050搖臂鉆床PLC改造控制
（39）電動葫蘆PLC改造控制
（40）Z35搖臂鉆床PLC改造控制
（41）M1432A萬能外圓磨床PLC改造控制
（42）PLC控制三相異步電機電機啟停
（43）PLC控制三相異步電機電機順序啟停
（44）PLC控制三相異步電機點動和自鎖控制
（45）PLC控制三相異步電機Y-Δ啟動控制
（46）PLC控制三相異步電動機正反轉控制
（47）PLC控制三相異步電機帶限位自動往返控制
4、第四單元機床電路排故
（1）X62W萬能銑床控制電路的故障排除
（2）T68臥式鏜床控制電路的故障排除
五、電工技能島實訓設備配置（單套配置）
|
序號 |
名 稱 |
型號與規格 |
數量 |
|
1 |
電工技能工作島 |
|
1臺 |
|
2 |
不銹鋼網孔板 |
|
6塊 |
|
3 |
實訓指導書 |
|
1本 |
|
4 |
漏電開關 |
6A |
3只 |
|
5 |
熔斷器 |
5A |
6只 |
|
6 |
熔斷器 |
3A |
12只 |
|
7 |
交流接觸器 |
220V CJX2-0910 |
15只 |
|
8 |
輔助觸頭 |
|
15只 |
|
9 |
熱繼電器 |
0.63-1A |
12只 |
|
10 |
熱繼電器座 |
|
12只 |
|
11 |
通電延時時間繼電器 |
0-30s |
6只 |
|
12 |
斷電延時時間繼電器 |
0-30s |
6只 |
|
13 |
接線端子排 |
12節 |
6只 |
|
14 |
端子導軌 |
200mm |
9只 |
|
15 |
按鈕開關盒（三個開關） |
|
6只 |
|
16 |
按鈕開關盒（兩個開關） |
|
6只 |
|
17 |
按鈕（不帶燈） |
綠色、紅色 |
15只 |
|
18 |
行程開關 |
自動復位 |
6只 |
|
19 |
行程開關 |
手動復位 |
6只 |
|
20 |
牽引電磁鐵 |
220V |
3只 |
|
21 |
倒順開關支架 |
KO3-15 |
3只 |
|
22 |
塑料安裝卡子 |
|
400只 |
|
23 |
不銹鋼自攻螺絲 |
|
300只 |
|
24 |
指示燈 |
220V |
9只 |
|
25 |
導軌 |
|
2米 |
|
26 |
萬能轉換開關支架 |
|
3只 |
|
27 |
導軌安裝螺絲 |
|
30套 |
|
28 |
三菱可編程控制器 |
FX3U-48MT/ES-A FX2N-8EYR |
3只 |
|
29 |
變頻器 |
D720 0.4KW |
3只 |
|
30 |
X62W萬能銑床控制電路 |
|
1套 |
|
31 |
T68臥式鏜床控制電路 |
|
1套 |
|
32 |
PLC控制對象系統 |
|
3套 |
|
33 |
數字孿生仿真系統 |
|
3套 |
|
34 |
直流調速系統 |
|
3套 |
|
35 |
電子焊接套件 |
附1 |
3套 |
|
36 |
三相異步電動機 （380V，單速） |
PN(W):60、nN(r/min):1400、 UN(V)：三相 AC 380 IN(A):0.33、連接組別：△/Y |
3臺 |
|
37 |
三相異步電動機（380V，單速帶離心開關） |
PN(W):60、nN(r/min):1400、UN(V):三相 AC 380 IN(A):0.33、連接組別：△/Y |
3臺 |
|
38 |
三相雙速異步電動機 |
PN(W):40/25、nN(r/min):2800/1400、UN(V):三相 AC 380 IN(A):0.25/0.2、連接組別：△/2Y |
3臺 |
|
39 |
三菱下載線 |
|
3條 |
|
40 |
電烙鐵 |
40W |
3 |
|
41 |
尖嘴鉗 |
6寸 |
3 |
|
42 |
剝線鉗 |
|
3 |
|
43 |
鋼絲鉗 |
6寸 |
3 |
|
44 |
一字螺絲刀 |
3寸 |
3 |
|
45 |
十字螺絲刀 |
3寸 |
3 |
|
46 |
測電筆 |
DL8001 |
3 |
|
47 |
萬用表 |
VC890D |
3 |
|
48 |
電工刀 |
得力DL0060 |
3 |
|
49 |
斜口鉗 |
6寸 |
3 |
|
50 |
壓線鉗 |
HS-06WF（壓插針） |
3 |
|
51 |
鋼卷尺 |
3m |
3 |
|
52 |
一字螺絲刀 |
2×75 |
3 |
|
53 |
十字螺絲刀 |
2×75 |
3 |
附1電子焊接套件
|
名稱 |
數量 |
|
并聯穩壓電源 |
3 |
|
串聯型開關穩壓電源 |
3 |
|
具有放大環節的穩壓電源 |
3 |
|
電子報警器 |
3 |
|
電子門鈴電路 |
3 |
|
光控電路 |
3 |
|
光控電路開關 |
3 |
|
航標燈 |
3 |
|
家用臺燈調光電路 |
3 |
|
排風扇自動啟閉電路 |
3 |
|
閃光燈 |
3 |
|
溫控電路 |
3 |
|
音樂門鈴電路 |
3 |
