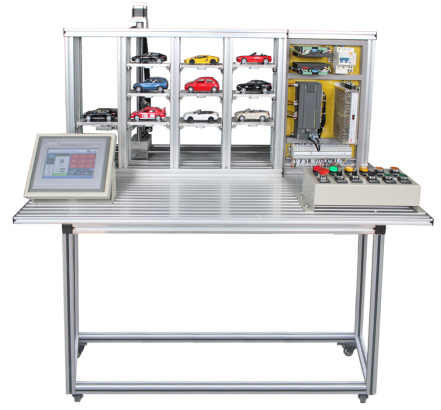

LGJX-82F型 立體倉庫實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品概述
本系統由立體倉庫、二維運動機械手、氣控臺、按鈕盒、傳感器、電磁閥等組成。主要完成車輛的手動停車和自動車操作。電磁閥及磁性開關等元件的引出線連接到相應額端子接線排上，方便使用。能滿足院校PLC、機電一體化、氣動技術等相關課程的實訓教學。
二、技術參數
1、交流電源：?jiǎn)蜗嗳€制， AC 220V±10% 50 Hz
2、輸出電源：DC 24V/4A
3、溫度：-15℃～45℃；環境濕度：≤85%（25℃）
4、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。
★5、 教師示教電子信號測試記錄模塊
1）、具備電壓、電流、溫度采集，可以記錄觀察電壓、電流跳變的圖像數據，精度±0.05%真有效值測量USB數據傳輸，彩屏LCD顯示2）、具有示波器、虛擬頻譜儀、虛擬萬用表、虛擬數字量輸入輸出模塊。3）、集雙通道電子信號圖像數據采集記錄儀、頻譜分析儀和邏輯分析儀于一體，不低于20M，具有1KHz基準方波輸出接口；圖像數據可以按時間和電壓輸出到EXCEL、BMP和OSC；數據記錄*大4G；FFT、相關和功率譜頻譜分析，F(xiàn)FT支持8～1048576點的選擇，支持triangular、cosine、Bohman、Parzen等 18種窗；4）、功率譜支持自功率譜和互功率譜的計算；相關支持自相關和互相關的計算；5）、虛擬任意波形輸出模塊，頻率25Mz ，輸出波形：正弦波，三角波，方波，TTL，任意波形。6）、虛擬萬用表模塊：直流電壓，量程60.00mV、600.00mV、6.00V、60.00V、600.0V、800V；交流電壓測量，量程 60.00mV 、600.00mV、6.00V、60.00V、600.0V；直流電流測量，量程 60.00mA 、600.00mA 、6.000A、10.00A；交流電流測量，量程 60.00mA、600.00mA、6.000A、10.00A；電阻測量，量程 600、6.000 K、60.00 K、600.0 K、6.000 M 、60.00 M；電容測量，量程 40.00nF 、400.00nF、4.000uF、40.00uF、400.0uF；二極管測量 0V~2.0V
★三、裝置機構
本立體倉庫實訓系統可以完成車輛的手動和自動迫車、車位信息狀態顯示。它主要包括以下幾個部分：鋁型材臺面、觸摸屏、倉庫本體、車盤、電氣板、氣動二聯件、按鈕盒和二維運動機構等。
1、實訓平臺
實訓桌框架采用40*40mm型材組成，桌面采用20*80mm鋁型材搭建。
2、立體倉庫主體
該立體倉庫主體由底板、三層四列十位倉庫體、三維運動機械及電氣控制等組成。X坐標傳動機構采用步進電機、滾珠絲桿和不銹鋼金屬滑軌傳動；Y坐標傳動機構采用步進電機、滾珠絲桿和不銹鋼金屬滑軌傳動；Z坐標傳動機構采用無桿氣缸、限位傳感器定位。完成取貨架伸出、收回動作，帶減速器。
四、電氣控制部分
★1、PLC主機
本裝置采用西門子 CPU226 PLC，24點輸入16點輸出，輸入電源DC 24V 。
2、按鈕盒
按鈕盒裝有8個按鈕，包括急停按鈕、上電按鈕、操作按鈕、方向按鈕、Y/放按鈕和X/取等按鈕。
★3、電氣控制仿真軟件（為了避免知識產權糾紛投標現場需提供計算機軟件著作權證書）
以三維仿真交互技術和三維動畫視覺表現及多媒體數字技術為核心，能進行三維電路分析、電氣電路模擬電路考核、綜合技能虛擬實訓、電氣基礎訓練、元器件識別檢測。
★4、理實一體化智能故障考核軟件（為了避免知識產權糾紛投標現場需提供計算機軟件著作權證書）
提供故障設置和考核系統，可實現故障設置、故障模擬、學員考核與評份、故障排除等功能。
★5、立體倉庫上位機組態軟件
通過上位機管理軟件完成出庫，入庫調度，倉庫庫位監視，任意庫位取料等操作，并提供源代碼。
五、實訓項目
（1）傳感器的檢測調整
（2）電機控制調試
（3）車位停車狀態掃描檢測等
（4）通過上位機組態軟件對車輛出入庫管理功能
（5）MCGS組態軟件設計和開發系統監控畫面
（6）PLC基本指令訓練
（7）PLC高級指令訓練
（8）定位及調速控制訓練
（9）立體倉庫主體的控制實訓
（10）立體電氣實訓考核
六、配置清單
相關工業自動化實訓設備：
LG-235A 光機電一體化高速分揀實訓系統
LGJD-02 光機電一體化控制實訓裝置
LGJD-01 光機電一體化控制實訓裝置
LG-2400 數控模組化生產流水線綜合系統（CD制程機8分站）
LGSX-001 操作手站(實習鑒定裝置)
LGSX-002 安裝站(實習鑒定裝置)
LGSX-003 安裝搬運站(實習鑒定裝置)
LGSX-004 搬運站(實習鑒定裝置)
LGSX-005 加工站(實習鑒定裝置)
LGSX-006 上料檢測站(實習鑒定裝置)
LGSX-007 立體存儲站(實習鑒定裝置)
LGSX-008 傳送帶模塊(實習鑒定裝置)
LGJS-3型 FMS柔性生產制造實驗系統（工程型）
LGJS-2型 模塊式柔性自動環形生產線實驗系統（工程型）
LGJS-1型 現代物流倉儲自動化實驗系統
LGJX-82E型 立體倉庫實訓裝置
LGJX-82C型 工業機械手實訓裝置
LGJX-82B型 平面雙軸運行控制實訓裝置
LGJX-82A型 循環搬運自動控制實訓裝置
LGCL-01型 材料分揀實訓裝置
LGJD-04型 機電一體化實訓考核裝置（循環控制）
LG-RX01型 MPS機電一體化柔性生產線加工系統（五站）
LGPS-01型 拆裝式柔性機電一體化生產線組裝與調試實訓系統
LGJD-01型 光機電一體化控制實訓裝置系統
LGPS-03型 機電一體化綜合系統實訓實驗裝置
LGJD-02型 光機電一體化控制實訓系統設備
LG-EAPS100型 柔性生產加工自動化生產制造實訓系統
LGPS-02型 生產流水線綜合控制系統實驗教學裝置(*產品）
LG-2200型 機電一體化數控編程實驗室設備（教學生產兩用型）
LG-2100型 多媒體網絡型機電一體化數控編程實驗室設備
LG-2300W型 機電一體化數控實驗室成套設備(多媒體網絡版)
LGJD-G1型 光機電一體化教學實驗設備（激光雕刻）
LGJD-G2型 光機電一體化教學實驗設備（電氣控制、激光雕刻）
LGJD-G3型 機電一體化教學實驗系統(電氣控制、兩軸工作臺)
LGJD-G4型 機電一體化教學實驗系統（電氣控制、三軸工作臺）
LGJD-G5型 機電一體化教學實驗系統（電氣控制、四軸工作臺）
LGJD-G6型 機電一體化教學實驗系統（電氣控制、臥式微加工中心）
LGJD-B1型 機電一體化教學實驗系統（電氣控制、數控滑臺）
LGZH-02 柔性三組合機電一體化創新模型
LG-DPS01型 拆裝式生產線組裝與調試實訓系統
LG-MPS01型 六站模塊化柔性自動化生產實訓系統
LG-MPS02型 模塊化柔性自動化生產實訓系統
LG-WLE01型 大型物流系統實訓裝置
LG-GDM01型 地鐵站臺屏蔽門系統模擬實驗實訓裝置
LG-GDD01型 地鐵站臺電源模擬實驗實訓臺
LG-GDD02型 城市軌道車輛輔助電源系統模擬實驗實訓臺
LG-GDQ01型 城市軌道車輛牽引控制系統模擬實驗實訓臺
LG-GDQ02型 城市軌道車輛牽引電動機實驗實訓裝置
LG-IRB01型 ABB機器人實訓平臺
LGPS-04型 柔性生產加工自動化生產制造實訓系統
LG-IRB02型 工業機器人實訓實驗平臺
LGJD-02A型 自動生產線拆裝與調試實訓裝置
LG-GJQS2型 工業機器人與智能視覺系統應用實訓平臺
本系統由立體倉庫、二維運動機械手、氣控臺、按鈕盒、傳感器、電磁閥等組成。主要完成車輛的手動停車和自動車操作。電磁閥及磁性開關等元件的引出線連接到相應額端子接線排上，方便使用。能滿足院校PLC、機電一體化、氣動技術等相關課程的實訓教學。
1、交流電源：?jiǎn)蜗嗳€制， AC 220V±10% 50 Hz
2、輸出電源：DC 24V/4A
3、溫度：-15℃～45℃；環境濕度：≤85%（25℃）
4、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。
★5、 教師示教電子信號測試記錄模塊
1）、具備電壓、電流、溫度采集，可以記錄觀察電壓、電流跳變的圖像數據，精度±0.05%真有效值測量USB數據傳輸，彩屏LCD顯示2）、具有示波器、虛擬頻譜儀、虛擬萬用表、虛擬數字量輸入輸出模塊。3）、集雙通道電子信號圖像數據采集記錄儀、頻譜分析儀和邏輯分析儀于一體，不低于20M，具有1KHz基準方波輸出接口；圖像數據可以按時間和電壓輸出到EXCEL、BMP和OSC；數據記錄*大4G；FFT、相關和功率譜頻譜分析，F(xiàn)FT支持8～1048576點的選擇，支持triangular、cosine、Bohman、Parzen等 18種窗；4）、功率譜支持自功率譜和互功率譜的計算；相關支持自相關和互相關的計算；5）、虛擬任意波形輸出模塊，頻率25Mz ，輸出波形：正弦波，三角波，方波，TTL，任意波形。6）、虛擬萬用表模塊：直流電壓，量程60.00mV、600.00mV、6.00V、60.00V、600.0V、800V；交流電壓測量，量程 60.00mV 、600.00mV、6.00V、60.00V、600.0V；直流電流測量，量程 60.00mA 、600.00mA 、6.000A、10.00A；交流電流測量，量程 60.00mA、600.00mA、6.000A、10.00A；電阻測量，量程 600、6.000 K、60.00 K、600.0 K、6.000 M 、60.00 M；電容測量，量程 40.00nF 、400.00nF、4.000uF、40.00uF、400.0uF；二極管測量 0V~2.0V
★三、裝置機構
本立體倉庫實訓系統可以完成車輛的手動和自動迫車、車位信息狀態顯示。它主要包括以下幾個部分：鋁型材臺面、觸摸屏、倉庫本體、車盤、電氣板、氣動二聯件、按鈕盒和二維運動機構等。
1、實訓平臺
實訓桌框架采用40*40mm型材組成，桌面采用20*80mm鋁型材搭建。
2、立體倉庫主體
該立體倉庫主體由底板、三層四列十位倉庫體、三維運動機械及電氣控制等組成。X坐標傳動機構采用步進電機、滾珠絲桿和不銹鋼金屬滑軌傳動；Y坐標傳動機構采用步進電機、滾珠絲桿和不銹鋼金屬滑軌傳動；Z坐標傳動機構采用無桿氣缸、限位傳感器定位。完成取貨架伸出、收回動作，帶減速器。
四、電氣控制部分
★1、PLC主機
本裝置采用西門子 CPU226 PLC，24點輸入16點輸出，輸入電源DC 24V 。
2、按鈕盒
按鈕盒裝有8個按鈕，包括急停按鈕、上電按鈕、操作按鈕、方向按鈕、Y/放按鈕和X/取等按鈕。
★3、電氣控制仿真軟件（為了避免知識產權糾紛投標現場需提供計算機軟件著作權證書）
以三維仿真交互技術和三維動畫視覺表現及多媒體數字技術為核心，能進行三維電路分析、電氣電路模擬電路考核、綜合技能虛擬實訓、電氣基礎訓練、元器件識別檢測。
★4、理實一體化智能故障考核軟件（為了避免知識產權糾紛投標現場需提供計算機軟件著作權證書）
提供故障設置和考核系統，可實現故障設置、故障模擬、學員考核與評份、故障排除等功能。
★5、立體倉庫上位機組態軟件
通過上位機管理軟件完成出庫，入庫調度，倉庫庫位監視，任意庫位取料等操作，并提供源代碼。
五、實訓項目
（1）傳感器的檢測調整
（2）電機控制調試
（3）車位停車狀態掃描檢測等
（4）通過上位機組態軟件對車輛出入庫管理功能
（5）MCGS組態軟件設計和開發系統監控畫面
（6）PLC基本指令訓練
（7）PLC高級指令訓練
（8）定位及調速控制訓練
（9）立體倉庫主體的控制實訓
（10）立體電氣實訓考核
六、配置清單
| 序號 | 名稱 | 型號及規格 | 數量 | 備注 |
| 1. | 實訓平臺 | 鋁型材搭建 | 1張 | |
| 2. | 立體倉庫主體 | 1套 | ||
| 3. | PLC | 西門子S7-200 CPU226 | 1臺 | |
| 4. | 觸摸屏 | MCGS 7062 | 1臺 | 7寸 |
| 5. | 教師示教電子信號測試記錄模塊 | 精度±0.05%真有效值測量USB數據傳輸，彩屏LCD顯示 | 1塊 | |
| 6. | 開關電源 | DC24V開關電源 | 1個 | |
| 7. | 步進驅動器 | DM556 | 2臺 | |
| 8. | PLC電纜 | PLC編程電纜 | 1根 | |
| 9. | 保險絲 | 3A | 2個 | |
| 10. | 端封 | 10個 | ||
| 11. | 靜音空壓機 | 550W | 1臺 | |
| 12. | 紙質資料 | 系統相關說明書 | 1本 | |
| 13. | 演示程序 | MCGS | 1套 | 含觸屏組態和上位機組態 |
| 14. | 電氣控制仿真軟件 | 1套 |
相關工業自動化實訓設備：LG-235A 光機電一體化高速分揀實訓系統
LGJD-02 光機電一體化控制實訓裝置
LGJD-01 光機電一體化控制實訓裝置
LG-2400 數控模組化生產流水線綜合系統（CD制程機8分站）
LGSX-001 操作手站(實習鑒定裝置)
LGSX-002 安裝站(實習鑒定裝置)
LGSX-003 安裝搬運站(實習鑒定裝置)
LGSX-004 搬運站(實習鑒定裝置)
LGSX-005 加工站(實習鑒定裝置)
LGSX-006 上料檢測站(實習鑒定裝置)
LGSX-007 立體存儲站(實習鑒定裝置)
LGSX-008 傳送帶模塊(實習鑒定裝置)
LGJS-3型 FMS柔性生產制造實驗系統（工程型）
LGJS-2型 模塊式柔性自動環形生產線實驗系統（工程型）
LGJS-1型 現代物流倉儲自動化實驗系統
LGJX-82E型 立體倉庫實訓裝置
LGJX-82C型 工業機械手實訓裝置
LGJX-82B型 平面雙軸運行控制實訓裝置
LGJX-82A型 循環搬運自動控制實訓裝置
LGCL-01型 材料分揀實訓裝置
LGJD-04型 機電一體化實訓考核裝置（循環控制）
LG-RX01型 MPS機電一體化柔性生產線加工系統（五站）
LGPS-01型 拆裝式柔性機電一體化生產線組裝與調試實訓系統
LGJD-01型 光機電一體化控制實訓裝置系統
LGPS-03型 機電一體化綜合系統實訓實驗裝置
LGJD-02型 光機電一體化控制實訓系統設備
LG-EAPS100型 柔性生產加工自動化生產制造實訓系統
LGPS-02型 生產流水線綜合控制系統實驗教學裝置(*產品）
LG-2200型 機電一體化數控編程實驗室設備（教學生產兩用型）
LG-2100型 多媒體網絡型機電一體化數控編程實驗室設備
LG-2300W型 機電一體化數控實驗室成套設備(多媒體網絡版)
LGJD-G1型 光機電一體化教學實驗設備（激光雕刻）
LGJD-G2型 光機電一體化教學實驗設備（電氣控制、激光雕刻）
LGJD-G3型 機電一體化教學實驗系統(電氣控制、兩軸工作臺)
LGJD-G4型 機電一體化教學實驗系統（電氣控制、三軸工作臺）
LGJD-G5型 機電一體化教學實驗系統（電氣控制、四軸工作臺）
LGJD-G6型 機電一體化教學實驗系統（電氣控制、臥式微加工中心）
LGJD-B1型 機電一體化教學實驗系統（電氣控制、數控滑臺）
LGZH-02 柔性三組合機電一體化創新模型
LG-DPS01型 拆裝式生產線組裝與調試實訓系統
LG-MPS01型 六站模塊化柔性自動化生產實訓系統
LG-MPS02型 模塊化柔性自動化生產實訓系統
LG-WLE01型 大型物流系統實訓裝置
LG-GDM01型 地鐵站臺屏蔽門系統模擬實驗實訓裝置
LG-GDD01型 地鐵站臺電源模擬實驗實訓臺
LG-GDD02型 城市軌道車輛輔助電源系統模擬實驗實訓臺
LG-GDQ01型 城市軌道車輛牽引控制系統模擬實驗實訓臺
LG-GDQ02型 城市軌道車輛牽引電動機實驗實訓裝置
LG-IRB01型 ABB機器人實訓平臺
LGPS-04型 柔性生產加工自動化生產制造實訓系統
LG-IRB02型 工業機器人實訓實驗平臺
LGJD-02A型 自動生產線拆裝與調試實訓裝置
LG-GJQS2型 工業機器人與智能視覺系統應用實訓平臺
