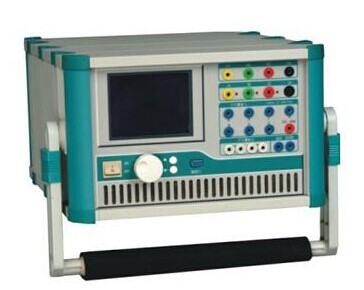

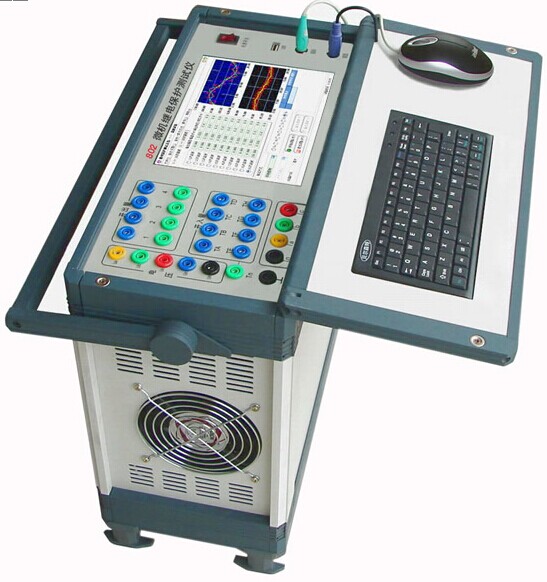

LG-802型微機繼電保護裝置

品牌：理工偉業 咨詢電話：010-82827827 82827835

微機繼電保護實訓裝置|試驗設備|實驗臺

一、功能特點

●標準的4相電壓3相電流輸出具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。

●單機操作方便單機由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作，全部中文顯示?？赏瓿涩F(xiàn)場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。

●雙操作方式，聯接電腦運行通過Windows平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。

●軟件功能強大可完成各種自動化程度高的大型復雜校驗工作，如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。

●開關量接點豐富 DJC-100為7路接點輸入和2對空接點輸出。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。輸入、輸出接點可根據用戶需要擴展。

●大屏幕LCD顯示屏本機采用320×240點陣大屏幕高分辨率圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。

●自我保護 采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。

●具有獨立專用直流電源輸出裝置設有一路110V 及 220V專用可調直流電源輸出。

●性價比高屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。兼具大型測試儀的性能，和小型測試儀的價位，具有很高的性能價格比。

二、主要技術參數

●交流電流輸出

輸出精度 DJC-100：0.5級

相電流輸出（有效值） 0～40A

三并電流輸出（有效值） 0～120A

相電流長時間允許工作值（有效值） 10A

相電流*大輸出功率 420VA

三并電流*大輸出時*大輸出功率 900VA

三并電流*大輸出時允許工作時間 10s

頻率范圍（基波） 20～1000Hz

諧波次數 1～20 次

●直流電流輸出

輸出精度 0.5級

電流輸出 0～±10A / 每相，0～±30A / 三并

*大輸出負載電壓 20V

●交流電壓輸出

輸出精度 DJC-100：0.5級

相電壓輸出（有效值） 0～120V

線電壓輸出（有效值） 0～240V

相電壓/線電壓輸出功率 80VA / 100VA

頻率范圍（基波） 20～1000Hz

諧波次數 1～20次

●直流電壓輸出

輸出精度 0.5級

相電壓輸出幅值 0～±160V

線電壓輸出幅值 0～±320V

相電壓/線電壓輸出功率 70VA / 140VA

●開關量及時間測量

	DJC-100	備注
開關量輸入	7路	空接點： 1～20mA，24V 電位接點接入：“0”：0～ +6V； “1”：+11 V～ +250V
開關量輸出	2對	DC：220V／0.2A；AC：220V／0.5A
時間測量	測量范圍0.1ms ～ 9999s 測量精度0.1mS

●控制數字信號處理器微機

本裝置采用高速、高性能數字控制處理器作為控制微機，軟件上應用雙精度算法產生各相任意的高精度波形。由于采用一體結構，各部分結合緊密，數據傳輸距離短，結構緊湊?？朔斯P記本電腦直接控制式測控儀中因數據通信線路長、頻帶窄導致的輸出波形點數少的問題。

●D/A轉換和低通濾波

采用高速高位D/A轉換器，保證了全范圍內電流、電壓的精度和線性。

由于D/A分辨率高和擬合密度高，波形失真小，諧波分量小，對低通濾波器的要求很低，從而具有很好的暫態特性、相頻特性、幅頻特性，易于實現精確移相、諧波疊加，高頻率時亦可保證高的精度。

●電壓、電流放大器

各相電流、電壓不采用升流、升壓器，而采用直接輸出方式，使電流、電壓源可直接輸出從直流到含各種頻率成份的波形，如方波、各次諧波疊加的組合波形，故障暫態波形等，可以較好地模擬各種短路故障時的電流、電壓特征。

功放電路采用進口大功率高保真模塊式功率器件作功率輸出級，結合精心、合理設計的散熱結構，具有足夠大的功率冗余和熱容量。功放電路具有完備的過熱、過流、過壓及短路保護。當電流回路出現過流，電壓回路出現過載或短路時，自動限制輸出功率，關斷整個功放電路，并給出告警信號顯示。為防止大電流下長期工作引起功放電路過熱，裝置設置了大電流下軟件限時。10A及以下輸出時裝置可長期工作，當電流超過10A時，軟件限時啟動，限時時間到，軟件自動關閉功率輸出并給出告警指示。輸出電流越大，限時越短。

●液晶顯示及旋轉鼠標操作

裝置采用320×240點陣高分辨率蘭色背光液晶顯示屏作顯示器。試驗的全過程及試驗結果均在顯示屏上顯示，全套漢字化操作界面，清晰美觀。操作控制由旋轉鼠標和兩個按鍵進行，全部數據及試驗過程均由旋轉鼠標在顯示屏上設定。操作簡單方便，極易掌握。

●專用直流電源輸出

裝置在機箱底板上裝設有一路專用可調直流電源輸出，分 110V 及 220V 兩檔，可作為現場試驗輔助電源。為該電源還設置了一個電位器，可在 80％－110％范圍內調節。該電源額定工作電流1.5A，可作為保護裝置的直流工作電源，也可作為跳合閘回路電源。該電源如過載或短路，將燒壞相應保險（2A／250V），此時更換此保險管即可。
