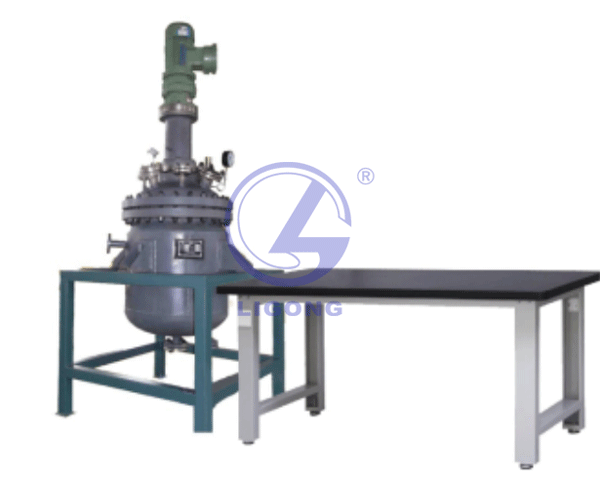

LGH-GFZ01型 反應釜拆裝與維修維護實訓系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、裝置特點
系統主要由反應釜、攪拌電機、拆裝工具、清洗工具、工具貨架等組成，用于學員掌握反應釜的內部結構、拆裝作業、試壓查漏系統作業，以及了解掌握反應釜高壓清洗、試漏、盲板抽堵、系統置換等檢維修作業流程的有關知識。配套流體輸送機械、化工儀表和機械制圖等多門課程的教學實踐，如管件識辨、四大化工參量的安裝、檢測、顯示等。能夠?qū)崿F(xiàn)“教、學、做、訓、考”等一體化教學實驗流程。
二、裝置功能
（1）便于考察學生選擇配件能力、拆裝能力、裝置運行情況、完成任務情況等，有相應的判斷標準及方法。
（2）整套系統能夠?qū)崿F(xiàn)“教、學、做、訓、考”一體化。
（3）提供足夠的備選配件、拆裝工具、檢驗運行的設備等。
（4）經常拆裝的部件堅實、耐用，便于學生長期使用，并能提供更新設備。
三、實訓內容
1、掌握反應釜拆裝工藝流程圖的識讀；
2、認識反應釜結構、管路管件、閥門、攪拌電機及掌握攪拌電機、閥門的選用與安裝；
3、掌握填寫反應釜拆裝所需的工具和易耗品清單；
4、掌握反應釜的組裝、試壓操作規程。
5、掌握盲板抽堵和系統置換操作技能訓練
6、掌握裝置異常及應急情況處理方法，能夠正確處理如系統超壓、攪拌器不啟動、反應釜法蘭泄露、裝置斷電等異常情況處理。
四、外形尺寸
對象部分：Q235,8號方管，800×800×1200mm。
測控部分：開關盒集成于對象部分之上。
外配設備：無。
五、公用工程
水：裝置自帶貯水箱，實驗前用清潔水源灌注滿，實驗過程中可循環使用，實驗結束后排空即可。
電：電壓AC380V，功率4.4kW，三相四線制（三火線一零線）。每個實驗室需配置1~2個接地點（安全地及信號地）。
氣：無。
六、拆裝工具及試壓檢漏設備
|
序號 |
名稱 |
規格 |
單位 |
數量 |
|
1 |
管子鉗 |
450mm |
把 |
1 |
|
2 |
管子鉗 |
300mm |
把 |
1 |
|
3 |
活動扳手 |
12寸 |
把 |
1 |
|
4 |
活動扳手 |
10寸 |
把 |
1 |
|
5 |
呆扳手 |
17~19 |
把 |
1 |
|
6 |
呆扳手 |
22~24 |
把 |
1 |
|
7 |
套筒扳手 |
22mm |
把 |
1 |
|
8 |
套筒扳手 |
24mm |
把 |
1 |
|
9 |
螺絲一字批 |
中號 |
把 |
1 |
|
10 |
螺絲十字批 |
中號 |
把 |
1 |
|
11 |
平口鉗 |
中號 |
套 |
1 |
|
12 |
尖嘴鉗 |
中號 |
套 |
1 |
|
13 |
卷尺 |
300cm |
把 |
1 |
|
14 |
直尺 |
不銹鋼尺 80--100CM |
把 |
1 |
|
15 |
試壓泵 |
SB-1.6 |
臺 |
1 |
|
16 |
安全帽 |
黃色 |
頂 |
4 |
|
17 |
手動葫蘆 |
1T |
臺 |
1 |
|
17 |
螺栓螺母 |
M12×50 |
套 |
16 |
|
18 |
螺栓螺母 |
M18×60 |
套 |
20 |
|
19 |
螺栓螺母 |
M20×70 |
套 |
10 |
|
20 |
聚四氟乙烯墊片 |
Φ60*φ32*δ1.5(DN25) |
片 |
5 |
|
21 |
聚四氟乙烯墊片 |
Φ90*φ57*δ1.5(DN40) |
片 |
5 |
|
22 |
生料帶 |
25*0.075mm*10m（長度） |
卷 |
3 |
