LG-MWS10型 瓦斯抽放工實操模擬裝置
一、裝置組成

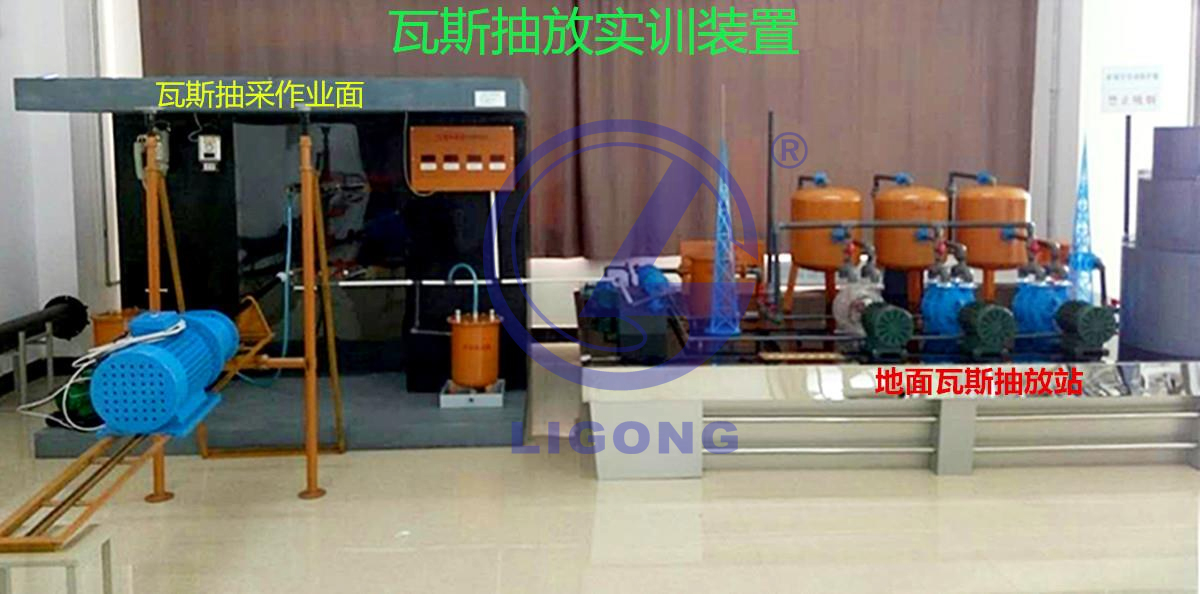

該裝置由兩大部分組成：井下瓦斯抽采作業工作面系統和地面瓦斯抽放站系統。
1、瓦斯抽采作業工作面系統：
該裝置仿真模擬井下抽放工作面，有機玻璃斷面。采用立體剖視的方法布置井下瓦斯抽采鉆場，斷面采用透視顯示方式，選 6mm 透明有機玻璃作為斷面。可透視出鉆孔的內部結構和鉆孔的空間位置、封孔裝置的安裝位置和結構、檢測儀器的安裝位置和工作原理。鉆場內布置了液壓鉆機、液壓泵站，全部采用仿真模擬制作，可實現仿真實操訓練，鉆機采用液壓驅動和液壓操控，具有進鉆、加力推進、卸鉆桿、調斜功能。封孔系統包含封孔器、手動泵、介質桶。
2、檢測系統：
（1）管道瓦斯流量計：該裝置安裝在瓦斯抽放管路中可連續檢測管道中的瓦斯流量；
（2）瓦斯檢測系統：該系統主要檢測、監控巷道中的瓦斯含量和相關的環境參數；
（3）溫度檢測系統：監測環境參數。
3、瓦斯抽放系統：
布置了完整的抽放管道系統，瓦斯抽放管道由截流球閥、檢查堵頭、抽放管、泄水閥、抽放泵組成。地面瓦斯抽放站系統其組成主要有：瓦斯泵、‘三防’器、放水器、放空管、避雷針、儲氣罐等。
二、規格
1、模型：2800mm×1700mm×1800mm
2、地面：4300mm×1800mm×1800mm
三、系統功能
1、模擬展示井下瓦斯抽采作業工作面系統布置；
2、能夠完成對液壓鉆機、液壓泵站仿真實操訓練；
3、鉆孔、封堵過程仿真實操訓練；
4、了解瓦斯抽放系統布置方式和設備、儀器的配置及使用方法；
5、實操封孔裝置的封孔過程，了解封孔裝置的結構和安裝方法；
6、學習和掌握井下瓦斯抽采作業的安全規程。
四、系統配置表
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
該裝置由兩大部分組成：井下瓦斯抽采作業工作面系統和地面瓦斯抽放站系統。
1、瓦斯抽采作業工作面系統：
該裝置仿真模擬井下抽放工作面，有機玻璃斷面。采用立體剖視的方法布置井下瓦斯抽采鉆場，斷面采用透視顯示方式，選 6mm 透明有機玻璃作為斷面。可透視出鉆孔的內部結構和鉆孔的空間位置、封孔裝置的安裝位置和結構、檢測儀器的安裝位置和工作原理。鉆場內布置了液壓鉆機、液壓泵站，全部采用仿真模擬制作，可實現仿真實操訓練，鉆機采用液壓驅動和液壓操控，具有進鉆、加力推進、卸鉆桿、調斜功能。封孔系統包含封孔器、手動泵、介質桶。
2、檢測系統：
（1）管道瓦斯流量計：該裝置安裝在瓦斯抽放管路中可連續檢測管道中的瓦斯流量；
（2）瓦斯檢測系統：該系統主要檢測、監控巷道中的瓦斯含量和相關的環境參數；
（3）溫度檢測系統：監測環境參數。
3、瓦斯抽放系統：
布置了完整的抽放管道系統，瓦斯抽放管道由截流球閥、檢查堵頭、抽放管、泄水閥、抽放泵組成。地面瓦斯抽放站系統其組成主要有：瓦斯泵、‘三防’器、放水器、放空管、避雷針、儲氣罐等。
1、模型：2800mm×1700mm×1800mm
2、地面：4300mm×1800mm×1800mm
三、系統功能
1、模擬展示井下瓦斯抽采作業工作面系統布置；
2、能夠完成對液壓鉆機、液壓泵站仿真實操訓練；
3、鉆孔、封堵過程仿真實操訓練；
4、了解瓦斯抽放系統布置方式和設備、儀器的配置及使用方法；
5、實操封孔裝置的封孔過程，了解封孔裝置的結構和安裝方法；
6、學習和掌握井下瓦斯抽采作業的安全規程。
四、系統配置表
| 序號 | 名稱 | 單位 | 數量 | 規格參數 |
|
1 |
井 下 瓦 斯 抽 采作 業工作面 |
套 |
1 |
鉆場作業、管路布置 |
|
2 |
瓦斯抽放站 |
套 |
1 |
瓦斯泵、‘三防’器、放水器、放空管、避雷針、儲氣罐 |
| 3 | 鉆孔施工定向儀 | 臺 | 1 | 激光定向儀 |
| 4 | 仿真液壓鉆機 | 臺 | 1 | 1.2*0.5*1.2 米 |
| 5 | 鉆桿 | 套 | 3 | 直徑 30mm |
| 6 | 鉆頭 | 套 | 1 | 直徑 40mm |
| 7 | 液壓泵站 | 臺 | 1 | 30 升 |
| 8 | 操作臺 | 臺 | 1 | 1*0.5*0.6 米 |
|
9 |
封孔裝置 |
套 |
2 |
封孔器、注漿泵、介質桶,采用可透視結 構 |
| 10 | 抽采管 | 套 | 1 | 管路采用 PVC 管,直徑 32mm， |
| 11 | 瓦斯傳感器 | 塊 | 2 | GJC4 礦用甲烷傳感器 |
| 12 | 溫度傳感器 | 塊 | 1 | KG3044 礦用溫度傳感器 |
| 13 | 管道流量計 | 臺 | 1 | 孔板流量計 |
