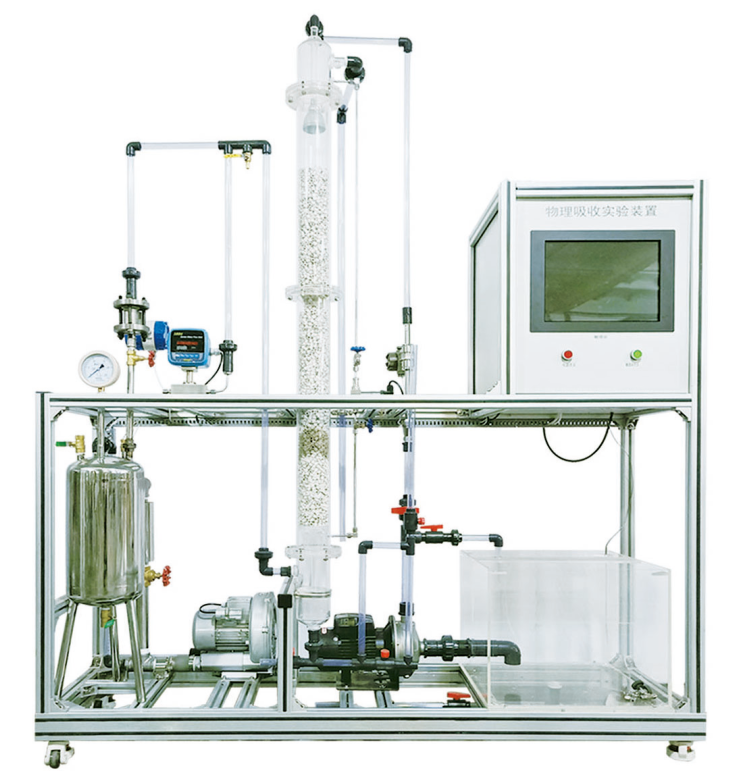

LG-TLXS填料吸收實驗裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、裝置特點
1、整個裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。
2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運，體現了整個裝置的工藝完美性。
3、全塔氣液接觸現象可視。
4、本實驗裝置采用二氧化碳——水體系。CO2氣體無味、無毒、廉價，所以氣體吸收實驗常選擇CO2作為溶質組分。
5、塔中部有液體再分布器，塔底部有柵板式填料支承裝置。填料塔底部有液封裝置，以避免氣體泄漏。
6、裝置設計可360度觀察，實現全方位教學與實驗。
二、裝置功能
1、了解填料吸收塔的結構、流程及操作方法。
2、測定填料塔流體力學性能，分析比較不同噴淋密度下的載液點與泛點；
3、測定填料吸收塔不同噴淋密度下的體積傳質系數；
4、實現在線實時分析實驗數據；
5、管路及渦輪流量計內實驗介質流動狀態清晰可視；
6、全觸摸集成化控制，高穩定數據傳輸，硬件加密。
三、設計參數
1、液相體積傳質系數
：0.006—0.02（ m/s）。
2、空氣流量：0.01～1.2m3/h。
3、二氧化碳流量：0.01～0.16m3/h。
4、液體流量范圍：100～1000 L/h，
5、填料塔壓降：0.6—1.5KPa；常溫、常壓操作。
四、公用設施
1、水：裝置自帶透明水箱，連接自來水。實驗時經離心泵進入吸收塔，循環使用。
2、電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
3、氣：空氣來自風機（自帶氣源），CO2來自氣體鋼瓶。
4、實驗物料：CO2-空氣-水。
5、外配設備、藥品：二氧化碳鋼瓶及減壓閥；Ba(OH)2標準液、HCL標準液、化學分析儀（用戶自配）。
五、主要設備
1、玻璃填料吸收塔：內裝φ10×10mm陶瓷拉西環填料；填料塔內徑 D=100mm。吸收塔填料層有效高度Z＝1200mm。
2、CO2流量計： 流量范圍 0.01～0.16m3/h?！ ?/span>
3、空氣流量：質量流量計，流量范圍0～1.2m3/h。
4、液體流量：渦輪流量計，透明可視，流量范圍0.2～1 m3/h。
5、塔體床層壓降由5KPa差壓傳感器測取，觀察上下塔壓降變化。
6、旋渦氣泵：功率 750W，最大流量145m3/h，風壓16kPa。
7、吸收泵，304不銹鋼離心泵：功率370W，流量3.6m3/h
8、水槽：≥90 L，優質透明有機玻璃。
9、管路：透明材質，壁厚≥2.5mm。
10、溫度傳感器：Pt100，分辨率0.1℃，精度0.5%，數字顯示。
11、電器：接觸器、開關、漏電保護空氣開關。
12、中央處理器：執行速度0.64μs，內存容量16K，功能：數據處理運算。
13、模擬模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。
14、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。
15、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存2G，功能：中央處理器數據顯示控制。
16、額定電壓：380V，總功率：1.5kW，質量：約150 kg.
17、外形尺寸：1500×580×2700mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
18、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
六、測控組成
|
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
液體進口溫度 |
Pt100鉑電阻 |
觸摸屏 |
無 |
|
氣體進口溫度 |
Pt100鉑電阻 |
觸摸屏 |
無 |
|
液體流量 |
渦輪流量計 |
觸摸屏 |
手動調節 |
|
CO2流量 |
轉子流量計 |
觸摸屏 |
手動調節 |
|
空氣流量 |
質量流量計 |
觸摸屏 |
手動調節 |
|
塔體壓降 |
壓差傳感器 |
觸摸屏 |
無 |
|
CO2液體濃度 |
化學分析 |
|
|
七、二氧化碳濃度檢測模塊
精確檢測裝置吸收二氧化碳的濃度，精度誤差±3%。
